Kiirjuhend CoDeSys tarkvara kasutamiseks

PLC arhiivi avamine

1. Laadida arvutisse arhiveeritud PLC programm. Näiteks siin olev demo programm kus juhitakse ühte lampi ühe nupu abil. PLC-na kasutatakse virtuaalset PLC-d "CODESYS ControlWin V3 x64".
   Enmaus siin veebilehtedel esitatud failid ei ole ZIP failiks kokku pakkitud. Seega võib nende puhkudel jätkata sammuga 3.

2. Pakkida fail lahti arvutisse, kui see on ZIP formaadis.
   Iga ülesande jaoks tuleb teha eraldi faili. See tähendab et iga ülesande teksti juures olev fail tuleb pakkida lahti (laadida) uude kausta arvutis. Ei ole soovitav pakkida lahti failid koguaeg ühte ja samasse kausta.

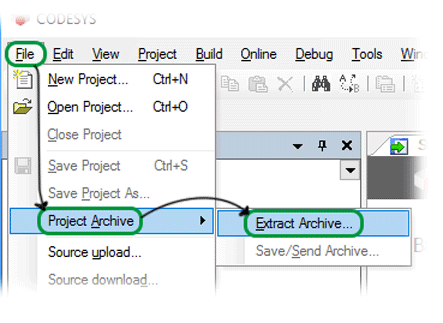

3. Valida CoDeSys menüüst File → Project Archive → Extract Archive....

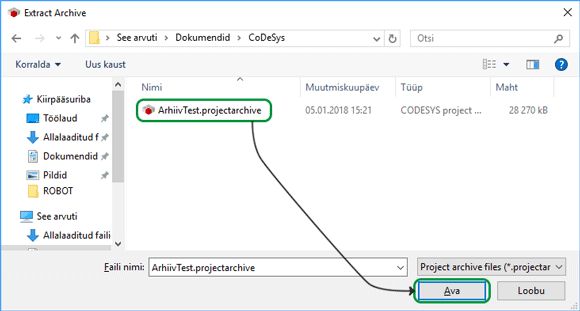

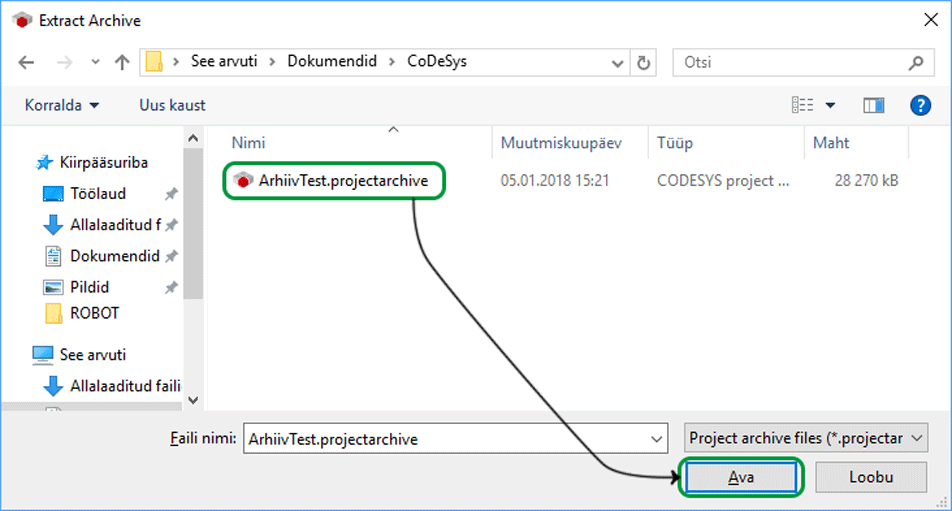

4. Otsida lahtipakitud fail (arhiiv) arvutist ülesse akna Extract Archive abil. Valida fail ja vajutada nuppu OK.

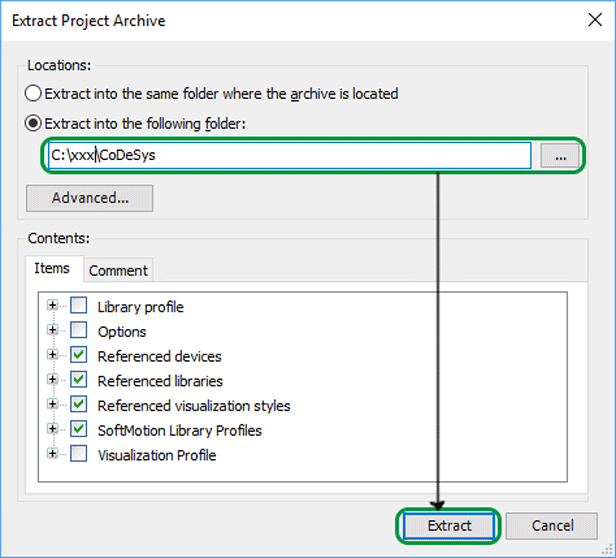

5. Määrata asukoht arvutis (kaust), kuhu arhiivifailis olev programm pakitakse lahti.
   Soovitav on panna samase kausta kus on arhiivifail ise.
   CoDeSys-il kulub teatud aeg arhiivi avamiseks ja sellest programmi tegemine.

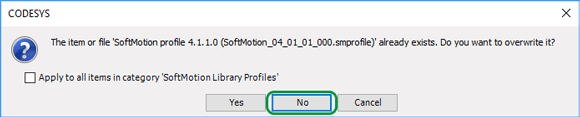

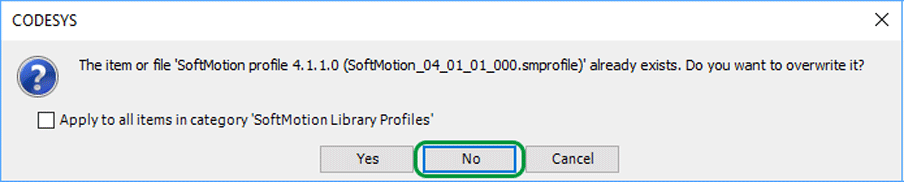

6. Mõnikord võib esitada arvuti ekraanil alumisel pildil esitatud küsimuse või midagi sarnast. Sellele vastata eitavalt vajutades nupule NO.
   Kui küsimust ei tule, siis jätta see osa vahele.
   Küsimus võib olla ka Compiler või Visualization kohta.

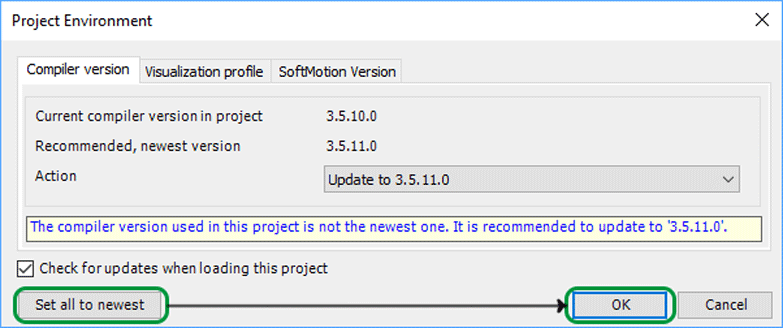

7. Uuendada Compiler vesrioon ja Visualization profile CoDeSys poolt soovitatud uusima versiooni peale (ingl. k. Recomended, newest version). Selleks vajutada Set all to newest ja uuenduste valiku kinnitamiseks vajutada nuppule OK.

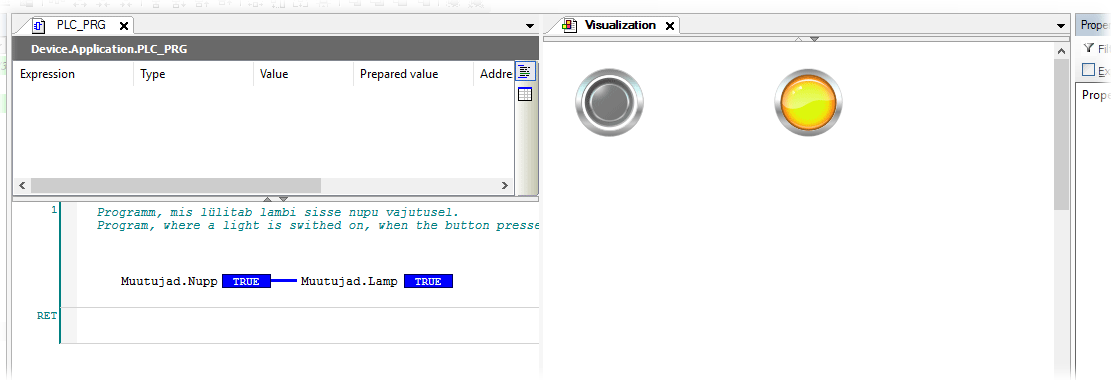

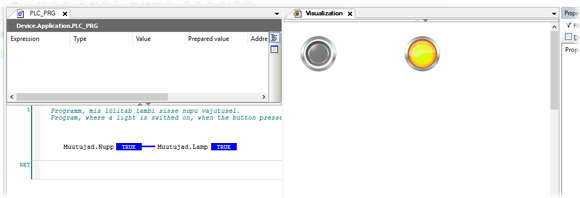

8. Kui arhiivist PLC programmi taastamine õnnestus, siis töötab simulatsioon järgmiselt. Ühe nupu vajutuse peale lülitatakse lamp sisse ja teise vajutuse peale välja.
