Ülesanne: Pneumaatiline Press-lõikur

Rakenduse kirjeldus

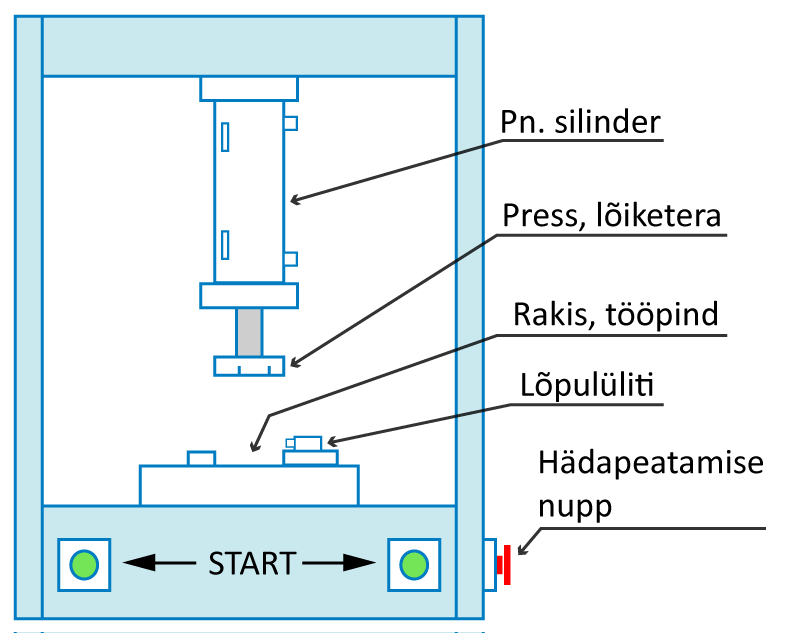

Tehases on vaja seadet, mis pressiks pistikud kokku ning lõikaks ära üle ääre jäävad juhtmed. Operaator paneb käsitsi pistiku alumise poole rakisesse, asetab juhtme pistiku detaili peale ning seejärel paneb rakisesse pistiku teise poole.

Kuna koos presspeaga liigub alla ka lõiketera, siis on oht, et operaatori üks käsi võib pressimise ajal ohtlikku alasse sattuda. Ohu vähendamiseks peab rakendus töötama sedasi, et press hakkab alla liikuma vaid siis, kui operaator hoiab mõlemat start nuppu all. Niipea, kui üks nuppudest pressimise käigus lahti lastakse, katkestatakse pressimine (press liigub tagasi üles).

Kui pressimine on sooritatud (press on lõpuni alla jõudnud), siis peab press automaatselt üles tõusma isegi siis kui operaator veel nuppe all peaks hoidma.

Seadme küljel on lisaks veel hädapeatamisnupp. Niipea kui pressimise ajal hädapeatamise nuppu vajutatakse, peab pressimine katkema (press liigub tagasi üles).

Kui pressimise on katkestanud pressimisprotsessi lõpp või hädapeatamise nupu vajutus, siis ei tohi pressimine enne jätkuda kui operaator on vähemalt ühe start nupu lahti lasknud ja uuesti mõlemad start nupud alla vajutanud.

Pressimisel peab press aeglaselt alla liikuma, kuid kiiresti üles liikuma.

Ülesanne

1. Lõpetada pneumoskeem vastavalt rakenduse kirjeldusele (paberil või digijoonisena)
2. Monteerida skeem
3. Kontrollida monteeritud skeemi töö vastavust kirjeldusele

Skeem

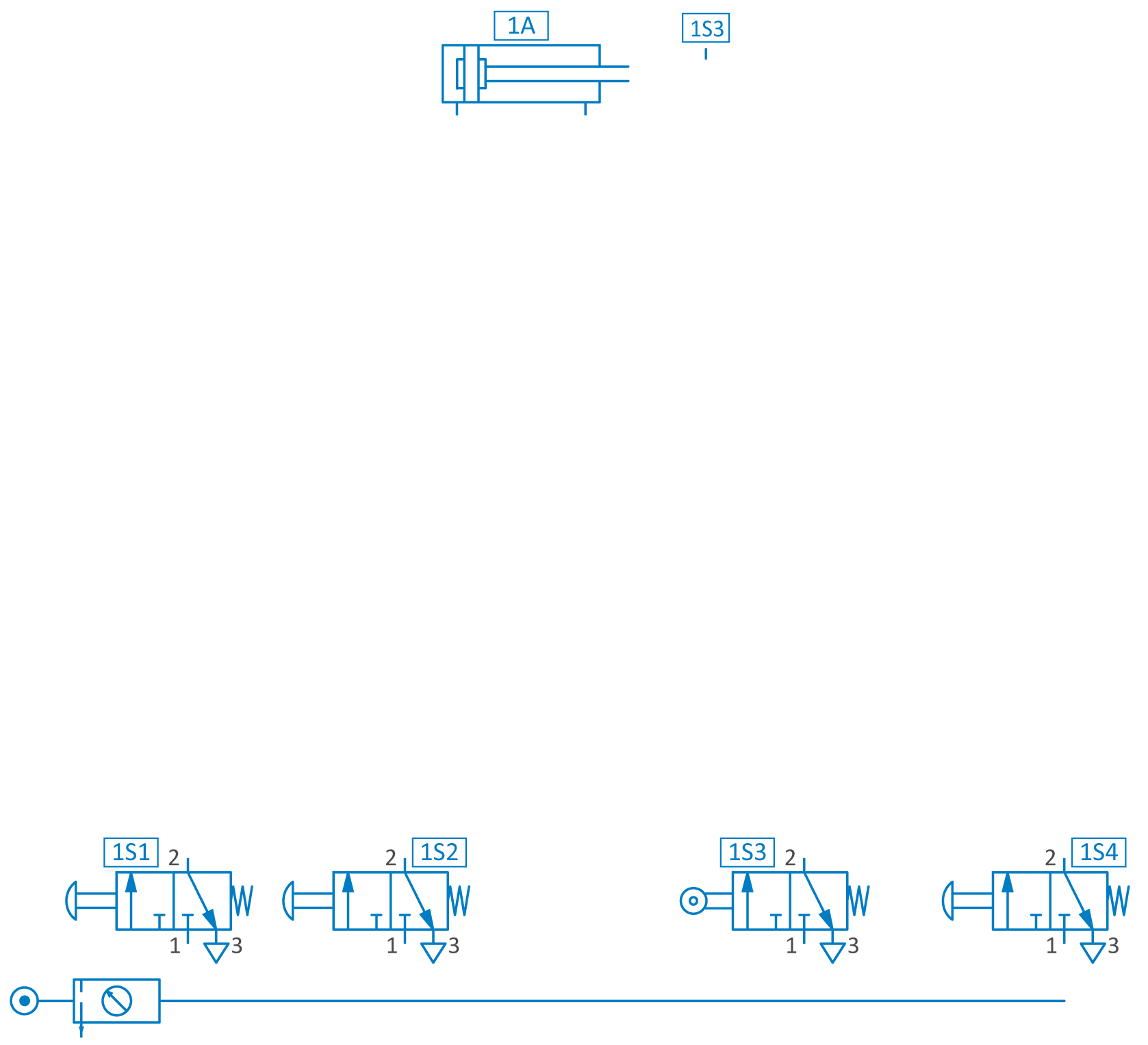

Rakenduse pneumoskeem (Tähistused vastavalt ISO 1219-2)
