Kiirjuhend S7-1200 kontrolleri ülesseadmiseks

Uue projekti loomine ja kontrolleri lisamine

1. Esmalt tuleb käivitada TIA PORTAL.


2. Läheme projektivaatesse, vajutades Project view
   TIA Portalil on kaks vaadet. Üks on portaalivaade ja teine on projektivaade. Portaalivaade on lihtsustatud (ja seega piiratum) vaade, mis juhatab samm-sammult läbi projekti loomise alguse. Programmi tundmaõppimise ja edasise optimaalsema töö huvides valime me siiski projektivaate.


3. Loome uue projekti valides Project > New.. (või klahvikombinatsiooniga CTRL + N).


4. Sisestame projektinime ja soovi korral ka muud andmed


5. Lisame projekti kontrolleri, mida me programmeerida soovime, valides Projektinimi > Add New Device
   Projektis võib olla mitu kontrollerit või ka muud seadet, mis seonduvad antud projektiga.

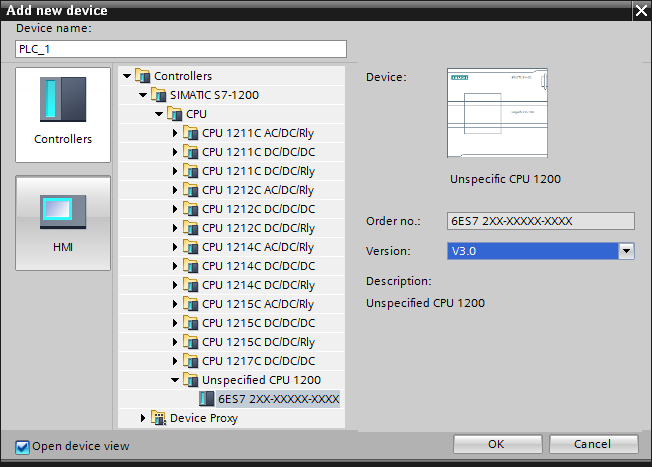

6. Valime seadmete nimekirjast Unspecific CPU 1200 > 6ES7 2XX-XXXX-XXXX ja määrame võimalusel Version väljal kontrolleri firmware versiooni ning vajutame OK.

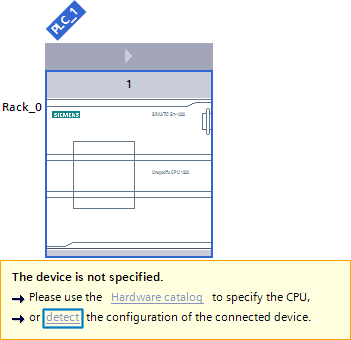

7. Vajutame kontrolleri kujutise all olevas kastis detect, et tuvastada töötava kontrolleri riistvara koos kõigi laiendusmoodulitega.

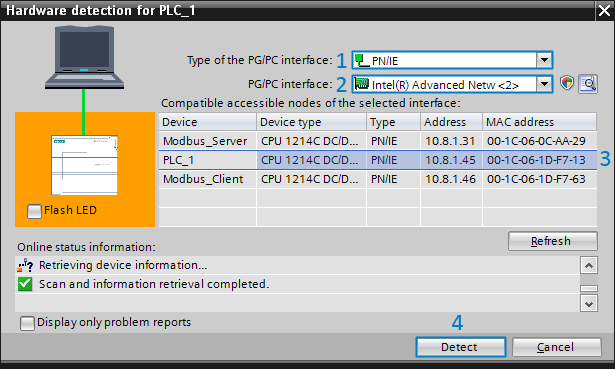

8. 1. Avanenud dialoogis valida liidese tüübiks PN/IE (Profinet / Ethernet)
   2. Valida võrguliides, mis on ühendatud samasse võrku kui kontroller.
   3. Valida IP aadressi, MAC aadressi või nime järgi sobiv kontrller, mille riistvara on soov tuvastada. Vajadusel võib kasutada õige kontrolleri leidmiseks flash led linnukest, mis paneb valitud kontrolleri peal LED indikaatori lihtsamaks leidmiseks vilkuma.
   4. Vajutada Detect


Sellega on uus projekt loodud ning kontroller sellesse lisatud. Järgmine samm oleks sümbolite tabeli koostamine ning programmi kirjutamine.
Ekraanil avaneb seadme konfiguratsiooni kohta järgnev vaade. Samast kohast on võimalik ka hiljem lisamooduleid seadistusse lisada või muid seadmespetsiifilisi muudatusi teha.
