Ülesanne: NING, VÕI ja EI loogika kasutamine 2
Ülesande püstitus

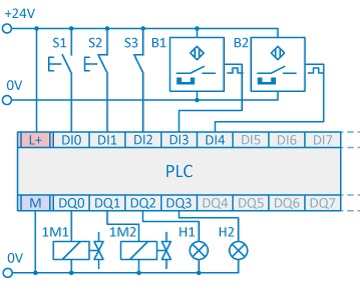

Pneumaatiline silinder A1 lükkab töötlemiseks tooriku kassetist välja. Silindri väljumine toimub nupu S1 vajutamisel. Silindri start on võimalik ainult algpositsioonist.
Kolb liigub tagasi algolekusse automaatselt ainult ühe tooriku korral.
Kui liinil on 2 toorikut (avarii režiimis) (lamp H1 lülitatakse sisse) või toorikud puuduvad (lamp H2 lülitatakse sisse), siis silinder jääb väljundasendisse.
Väljundasendisse jäänud silinder siseneb nupu S2 vajutamisel. See lülitab ka lambid H1 ja H2 välja


Использование AND, OR и NOT логик 2
Пневматический цилиндр A1 выталкивает заготовку из стапеля-магазина для обработки. Выдвижение цилиндра происходит при нажатии кнопки S1. Старт цилиндра возможен лишь из начальной задвинутой позиции.
Поршень цилиндра вернется в начальное положение автоматически только в случае наличия одной заготовки.
При наличии на линии двух заготовок (аварийный режим) (лампа Н1) или отсутствия заготовки (лампа Н2), цилиндр останется в выдвинутом положении.
Оставшийся в выдвинутом положении цилиндр задвинется, лампа Н1 и лампа Н2 погаснет при нажатии кнопки S2.
