Ülesanne: NING, VÕI ja EI loogika kasutamine 1
Ülesande püstitus

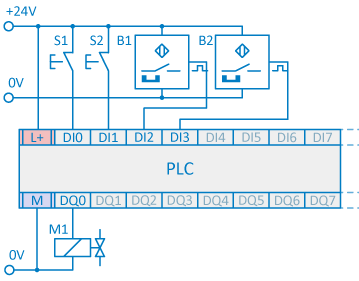

Silinder A1 transporteerib tooriku pressi alla pärast startnuppu S1 vajutamist. Start saab toimuda ainult algpositsioonist (silinder A1 on sisenenud ning seetõttu on andur B1 aktiivne).
Silinder hakkab sisenema väljunud positsioonist (lõppu jõudmisel aktiveerub B2) automaatselt või varem avariinuppu S2 vajutamisel.
Использование AND, OR и NOT логик 1
Цилиндр A1 выдвигает заготовку под пресс после нажатия кнопки START S1. Старт возможен только из начальной позиции (цилиндр A1 находится во втянутом положении и датчик В1 активен).
Цилиндр начнет задвигаться обратно автоматически только при достижении выдвинутой позиции (активизируется датчик В2) или при нажатии аварийной кнопки S2.
