Ülesanne: Kahe pneumosilindriga rakenduse juhtimine
Ülesande püstitus

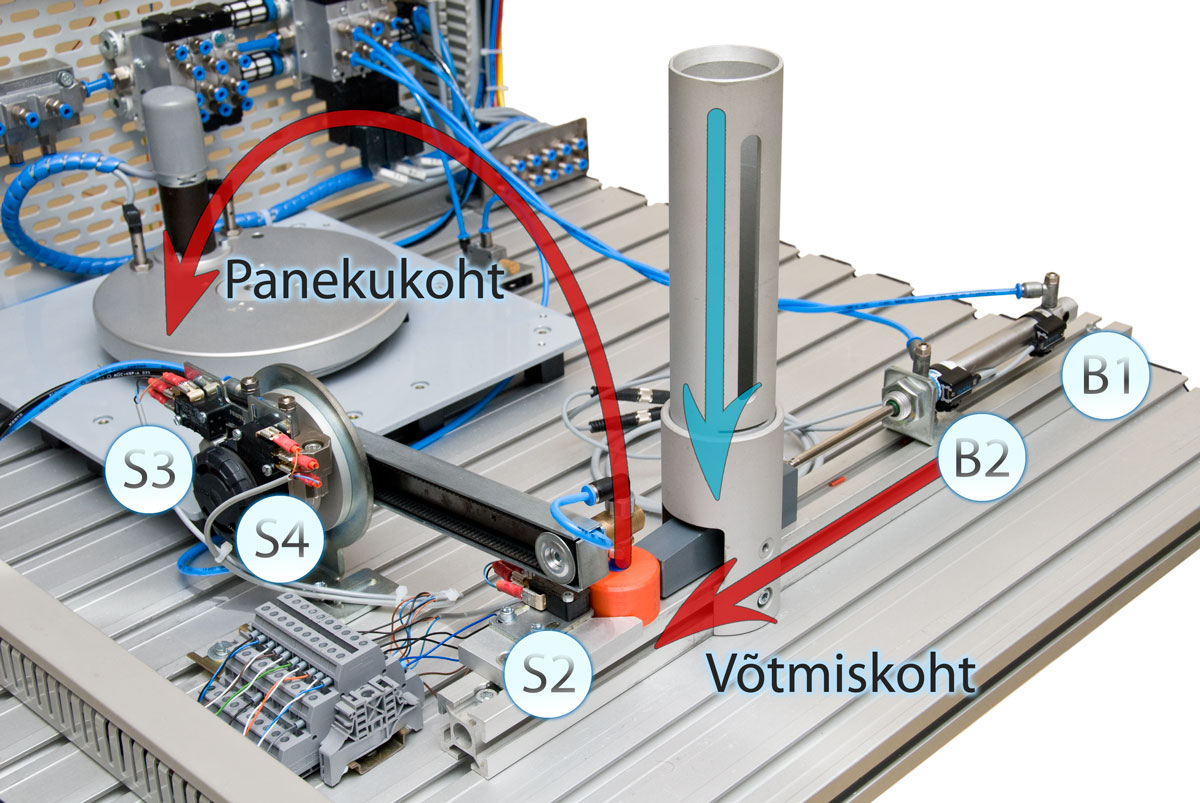

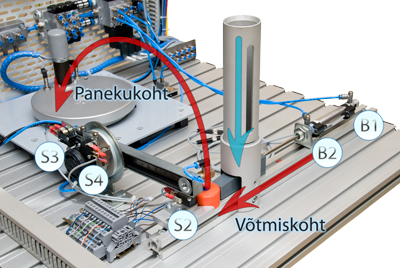

Rakenduses lükkab kahepoolse toimega silinder toorikud üks-haaval välja ning pöördsilinder liigutab toorikuid iminapa abil. Pärast tooriku ületõstmist pannakse see teisele poole maha.
Programm töötab ainult ühe tsükli, kuna teisel pool pole toorikute eest äravõtmist.
![Joonis](assets/ulesanded/ul_pn_16_s.png)

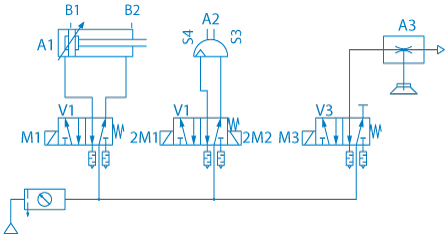

Pneumoskeem
Rakenduse pneumaatikaosa koosneb:
- kahepoolse toimega lineaarsilindrist (A1)
- kahepoolse toimega pöördsilindrist (A2)
- vaakumgeneraatorist (A3)
- iminapast
- kahest 5/2 ühe solenoidiga jaotist (V1 ja V3)
- ühest 5/2 kahe solenoidiga jaotist (V2)
Kahe solenoidiga bistabiilse jaoti (V2) asemel võiks kasutada ka ühe solenoidiga monostabiilset jaotit. Siis tuleb rakendusse teha mõned muudatused.
![Joonis](assets/ulesanded/ul_el_16_s.png)

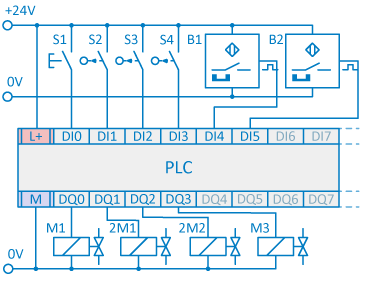

Elektriskeem
Rakenduse elektriosa koosneb:
- ühest nupplülitist (S1)
- kahest herkonandurist(B1, B2)
- kolmest lõpulülitist (S2, S3, S4)
- neljast solenoidist (M1, 2M1, 2M2, M3)
- ühest PLC-st (digitaal- sisend/väljundmooduliga)
