Ülesanne: VÕI loogika kasutamine
Ülesande püstitus

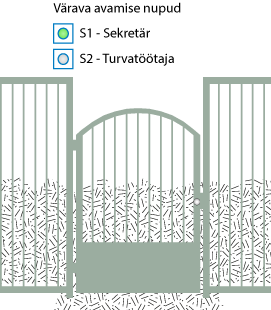

Koostada programm jalakäijate väravale, millest pääsevad läbi tehase töölised ja külalised. Tava olekus on jalakäijate värav on lukus, mida saavad avada kas sekretär või turvatöötaja.

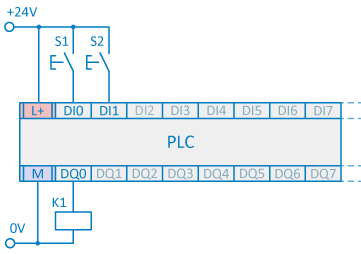

Värava lukustus avatakse kui vajutatakse nuppu S1 (sekretäri juures) või nuppu S2 (turvatöötaja juures). Värav lukustub, kui mõlemad nupud (S1 ja S2) pole vajutatud.
Nupud S1 ja S2 on normaalolekus avatut kontaktiga suru nuppud. Nuppud S1 ja S2 ei ole fikseeruvad.
Värava luku vabastamist juhib relee K1.
