Ülesanne: NING ja VÕI loogika kasutamine 1

Ülesande püstitus

Silinder A1 transporteerib tooriku pressi alla pärast startnuppu S1 vajutamist. Seejuures võib start toimuda ainult algpositsioonist (silinder A1 on sisenenud ning seetõttu on andur B1 aktiivne).

Silinder hakkab sisenema väljunud positsioonist (lõppu jõudmisel aktiveerub B2) automaatselt või varem avariinuppu S2 vajutamisel.

Järgmistel joonistel on esitatud stendi pneumaatiline skeem ja elektriskeem.

Pneumaatika skeem

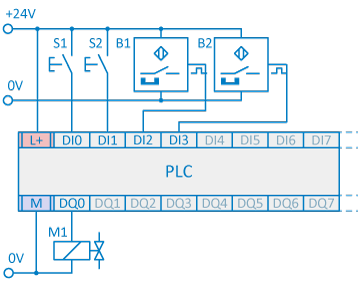

Elektriskeem

Использование AND и OR логик 1

Цилиндр A1 выдвигает заготовку под пресс после нажатия кнопки START S1. Старт возможен только из начальной позиции (цилиндр A1 находится во втянутом положении и датчик В1 активен).

Цилиндр начнет задвигаться обратно из выдвинутой позиции (по достижению выдвинутого положения активизируется датчик В2) автоматически или при помощи нажатой кнопки S2 (ранее чем цилиндр достигнет полного выдвижения).

На рисунке представлена электрическая и пневматическая схемы стенда.
