Ülesanne: NING ja VÕI loogika kasutamine 2
Ülesande püstitus

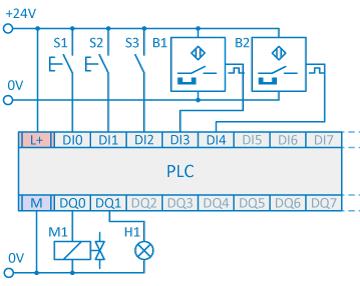

Silinder A1 peab tooriku kassetist välja lükkama (silinder alustab liikumist kui S1 vajutatakse) ja automaatselt tagastuma, kui toorik jõuab lõpplülitini (B2 ja S3).
Seadme start on võimalik ainult silindri sisenenud positsioonist (B1).
Kui magasin on tühi, siis silinder väljub ja jääb väljund asendisse, sest lõpplüliti S3 ei vajutata. Sellisel juhul peab põleb avariilamp H1. Lamp kustub, kui avariitingimus ei ole enam täidetud ehk silinder liigub tagasi algpositsiooni.
Avarii puhul tuleb vajutada nuppu S2, et silinder siseneks (läheks algpositsiooni ehk sisenenud positsiooni).
Использование AND и OR логик 2
Цилиндр A1 должен выдвинуть заготовку из стапеля-магазина (цилиндр начнет свое выдвижение при нажатии на кнопку S1) и автоматически возвращается, в случае нажатия заготовкой концевого выключателя и активируется датчик В2 (B2 и S3).
Старт оборудования возможен только в случае задвинутого положения цилиндра (В1).
В случае отсутствия заготовки в стапель-магазине, цилиндр выдвигается и остается в выдвинутом положении, так как концевой выключатель S3 останется не нажатым. В этом случае загорается аварийная лампа Н1. Лампа гаснет, если аварийные условия не будут выполнены, в этом случае цилиндр задвинется в исходную начальную позицию.
В случае аварии необходимо нажать кнопку S2, для возвращения цилиндра (он вернется в начальную позицию).
