Ülesanne: Press
Ülesande püstitus
Pneumaatilise pressi all pressitakse detaile. Tempel liigub alla ainult siis kui operaator on vajutanud kahte nuppu (S2 ja S3) üheaegselt.
Tempel lõpetab allaliikumise, kui AVARII nupp S1 on aktiveeritud või andur B1. Tempel liigub ülesse. AVARII nupu aktiveerimist näitab signaallamp H1. Press peaks töötama, kui AVARII nupp on vabastatud.
Piirlüliti B1 näitab et pneumaatiline silinder on täiesulatuses välja liikunud (detail on pressitud välja).
Teha on vaja:
Teostada püstitatud ülesande järgi seadme juhtimine kas kontrolleri või releede baasil.
- Koostada pneumoskeem
- Koostada elektriskeem
- Rakendus kokku monteerida
- Rakendusele programm koostada
- Testida rakendust koos programmiga
Exercise: Press
Exercise description

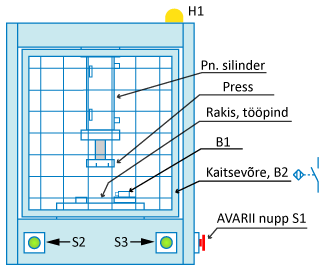

Parts have to be formed in a pneumatic press. The stamp only moves downwards if two buttons (S2 and S3) are pressed by the operator at the same time.
If the EMERGENCY-OFF button S1 has been switched on, then the stamp stops moving down and moves upwards. A light signal H1 has to show that the EMERGENCY-OFF button is active. After releasing the EMERGENCY-OFF button the press should work.
A limit switch B1 is active, when the pneumatic cylinder has been fully extended.
To do:
Make the system contro accoridng to the task, either on the PLC or relays.
- Draw a pneumatic scheme
- Draw a electrical circuit
- Assemble the application
- Write a program for the application
- Test the application with the program
Задание: Press
Постановка задачи
Для прессования деталей используется пневматический пресс. Штамп опускается только при условии, когда оператором нажаты одновременно две кнопки: S2 и S3.
При нажатии кнопки аварийного выключения S1 штамп перестает двигаться вниз и поднимается. Световой сигнал H1 информирует, что нажата кнопка аварийного выключения. После отпускания кнопки аварийного отключения пресс должен иметь возможность работать.
Конечный выключатель В1 срабатывает, когда пневматический цилиндр полностью выдвинут.
To do:
Найти аналогичное решение задачи управления при помощи реле или PLC и составить
- Draw a pneumatic scheme
- Draw a electrical circuit
- Assemble the application
- Write a program for the application
- Test the application with the program
