Ülesanne: Sõiduki kõrguse tuvastamine
Ülesande püstitus
Tegemist on süsteemiga, mis tuvastab ühe anduriga B1 mööduvate autode kõrgust. Andur paikneb 50 m enne tunnelisissepääsu tee ääres.
Hoiatustuled, sireen ja info tahvel on paigutatud tunneli sissepääsu juurde. Need hoiatavad autojuhte, kui nende auto on tunneli jaoks liiga kõrge.
Kui andur B1 tuvastab, et auto kõrgus ületab lubatud tunneli kõrguse, siis saadab see hoiatussignaali juhtimisseadmesse. Juhtseade aktiveerib hoiatustuled (need vilguvad), sireeni ja kuvab vastavat teadet info tahvlil. Peale mingi aja möödumist lülitatakse hoiatussüsteem välja.
Teha on vaja:
Teostada püstitatud ülesande järgi seadme juhtimine kas kontrolleri või releede baasil.
- Koostada pneumoskeem
- Koostada elektriskeem
- Rakendus kokku monteerida
- Rakendusele programm koostada
- Testida rakendust koos programmiga
Exercise: Vehicle Height Detector
Exercise description
It is a system that detects the height of arriving vehicles using only one sensor B1. The sensor is positioned 50 m before the tunnel on the side of the road.

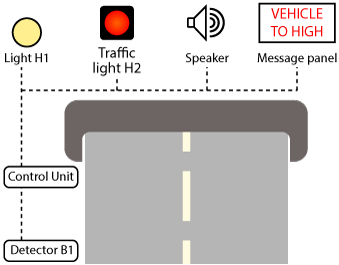

Warning lights, a siren and message panel have been placed on the tunnel entrance to warn the driver that his/her vehicle is too high.
If a vehicle exceeds the maximum height of the tunnel, then the sensor B1 sends a warning signal to the controller. The controller sets off the warning lights (they are flashing), a siren, and shows a message on the message panel for some time. After the time has expired the warning system is switched off.
To do:
Make the system contro accoridng to the task, either on the PLC or relays.
- Draw a pneumatic scheme
- Draw a electrical circuit
- Assemble the application
- Write a program for the application
- Test the application with the program
Задание: Vehicle Height Detector
Постановка задачи
Это система, которая определяет высоту приближающегося автомобиля с использованием только одного датчика B1 (RAV), расположенного в 50 м (Fig. 3) от въезда в тоннель.
Светофор, сирена и информационная панель размещены на въезде в тоннель, чтобы предупредить водителя, что его / ее автомобиль слишком высокой.
Если высота автомобиля превышает максимальную высоту туннеля, то датчик B1 посылает предупредительный сигнал на контроллер (Control Unit). Контроллер формирует мигающие сигналы светофора, запускает сирену и показывает сообщение на информационной панели в течение некоторого времени. По истечении времени система предупреждения выключается.
To do:
Найти аналогичное решение задачи управления при помощи реле или PLC и составить
- Draw a pneumatic scheme
- Draw a electrical circuit
- Assemble the application
- Write a program for the application
- Test the application with the program
