Kiirjuhend CoDeSys tarkvara kasutamiseks

Muutujate deklareerimine

CoDeSys saab deklareerida muutujad kas POU-s olevas muutujate deklaratsioonialas või eraldi failis Global Variable List (GVL). Antud näites kasutatakse viimast võimalust.

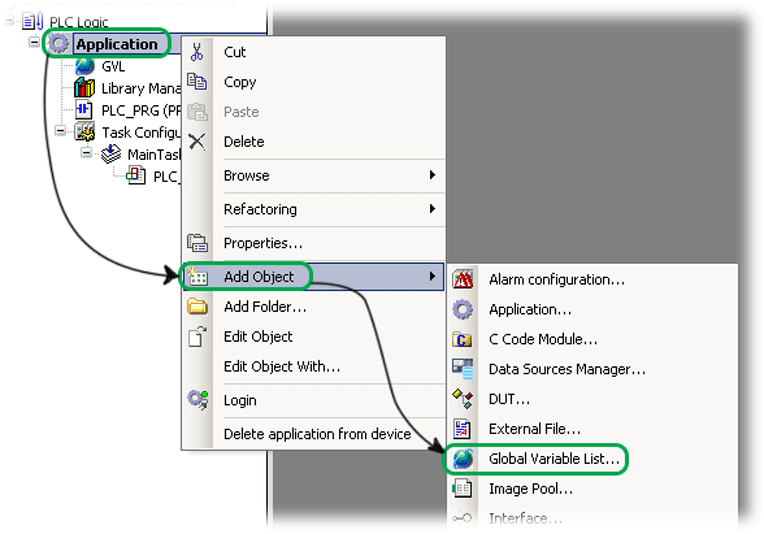

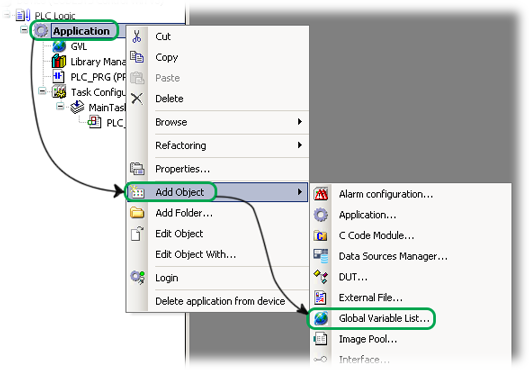

1. Valida CoDeSys-s projekti puus Application ja teha selle peale parem hiire-klikk.


2. Avanenud rippmenüüst valida Add Object → Global Variable List….

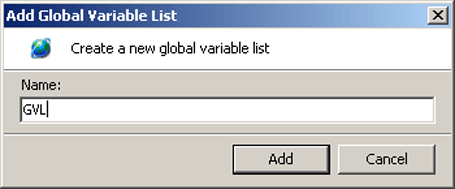

3. Määrata loodava GVL faili nimi aknas Add Global Variable List. Lõpetamiseks vajutada Add nuppu.


4. Kui GVL fail ei ole avatud CoDeSys, siis avad see porjekti puus topelt vasaku hiireklikiga.

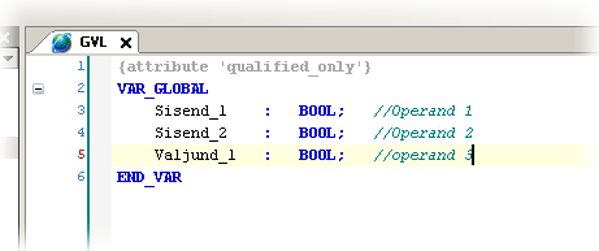

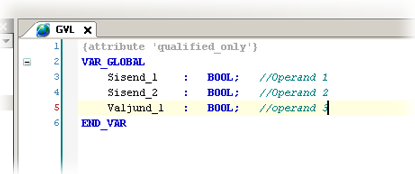

5. Lisada GVL faili programmis kasutatavad klobaalsed muutujate nimed ja nende andmetüübid.


   • Ülemisel joonisel on deklareeritud kolm muutujat Sisend_1, Sisend_2 ja Valjund_1.
   • Muutujate andmetüübiks on valitud BOOL.
   • Muutuja deklareerimise rea lõppu on lisatud kommentaar.

Vaadata ka pt "Muutujate adresseerimine CoDeSys-s" muutujate deklareerimise kohta.
