Kiirjuhend CoDeSys tarkvara kasutamiseks

Programmi laadimine PLC-sse

CODESYS Control Win V3 on tarkvaraline PLC, mis töötab tavaarvutis. See töötab Demo versiooni režiimis 2 tundi järjest. Peale 2 tundi tuleb tarkvaline PLC programm sulgeda ja siis uuesti käivitada (avada).

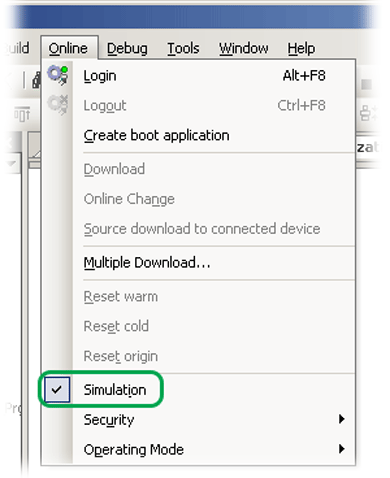

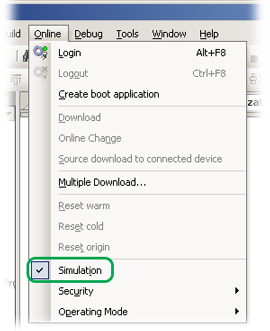

1. Desaktiveerida simulatsioon (kaotada linnuke Simulation eest) valides menüüst Online → Simulation.
   Kui Simulation ees on linnuke, siis laetakse programm ikka simulatsiooni virtuaal PLC-sse.

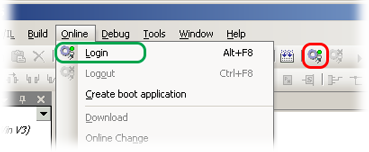

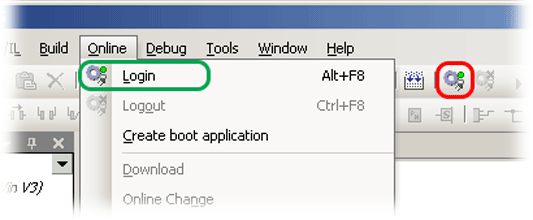

2. Laadida kirjutatud programm tarkvaralisse PLC-sse valides menüüst Online → Login või vajutades ikoonile tööriistaribal.

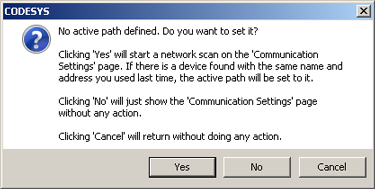

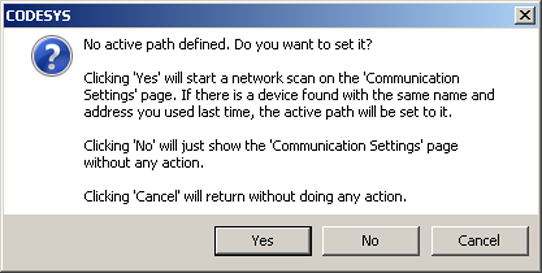

3. Esmakordsel laadimisel tuleb seadistada aktiivne ühendus PLC-ga. Sellele küsimusele tuleb vastata jaatavalt vajutades YES nupule.

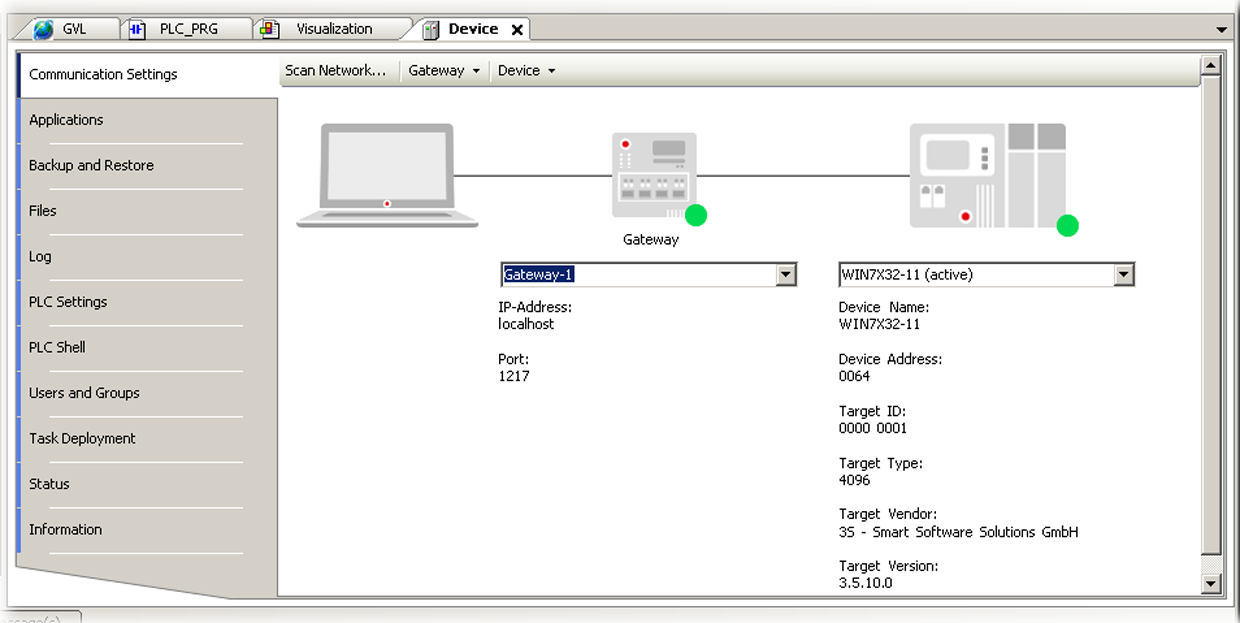

4. Kui CoDeSys leidis tarkvaralise PLC arvutist või võrgust, siis on tulemuseks on allpool kujutatud pilt.
   Kui all pool kujutatud pilt ei tule ette, siis on soovitav peatada arvutis töötav tarkvaralise PLC programm ja see uuesti käivitada. Või kontrollida kaabli ühendusi teiste arvutite/seadmetega.

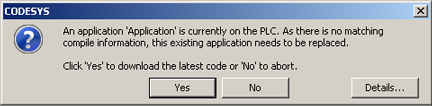

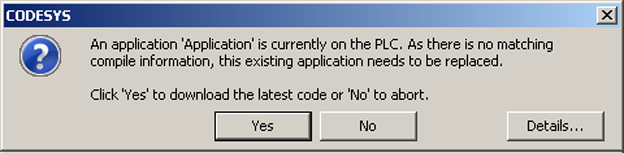

5. Alustada uuesti programmi laadimist tarkvaralisse PLC-sse. Nüüd küsib CoDeSys, kas soovitakse laadida (asendada) uus programm PLC-sse ja kirjutada vana üle. Sellele vastata jaatavalt vajutades YES nupule.

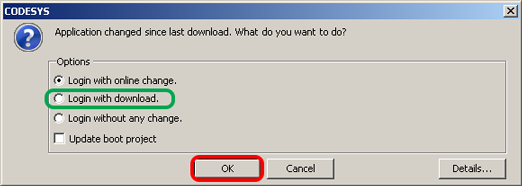

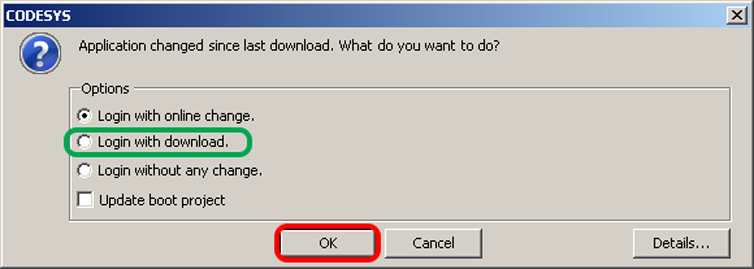

   Teistel puhkudel küsitakse, kas soovitakse viimati muudetud programmi laadida tarkvaralisse PLC-sse. Jaatavaks vastuseks tuleb valida Login with download ja vajutada nupule OK.

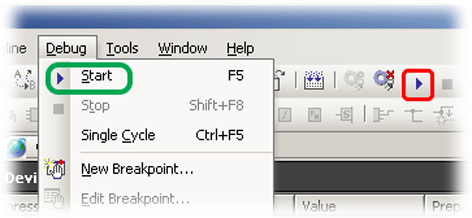

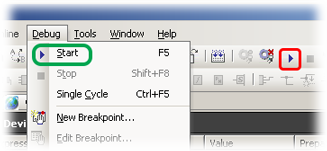

6. Muuta virtuaalse PLC töö režiimi RUN-iks valides menüüst Debug → Start või vajutades ikoonile tööriistaribal.

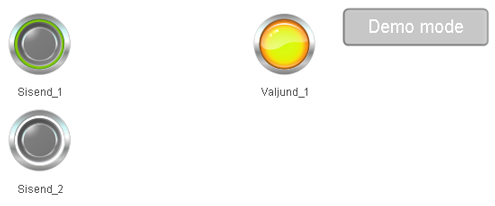

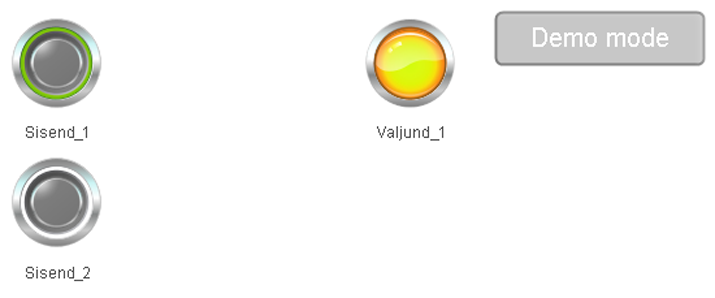

7. Tulemuseks peab arvuti ekraanile ilmuma allpool kujutatud pilt. See kasutajaliides katab kogu arvuti ekraani ja selles olevaid nuppe saab vajutada.

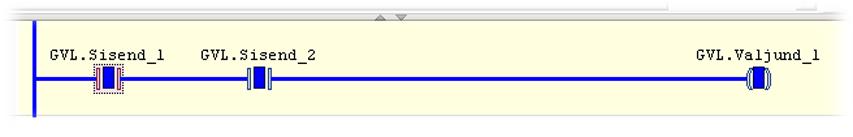

   CoDeSys ise on ka jälgitav kui kasutada Alt ja TAB klahve klaviatuuril. Järgnevalt on esitatu pilt aktiivsest programmist
