Ülesanne: Automaatne töö
Ülesande püstitus
Väljalükkav moodul sooritab nii üksikut kui ka automaatset töötsüklit. Üksiku tsükli start toimub nuppu S1 vajutamisel (silinder lükkab ühe tooriku välja ja siseneb automaatselt).
Automaatse tsükli start toimub nupu S2 vajutamisel ning peatamine nupu S1 vajutamisel. Pärast peatamissignaali peab seade viimase tsükli lõpuni tegema. Automaatse režiimi ajal põleb indikatsioonilamp P1.
Mooduli start on mõlema režiimi korral võimalik vaid algpositsioonist.

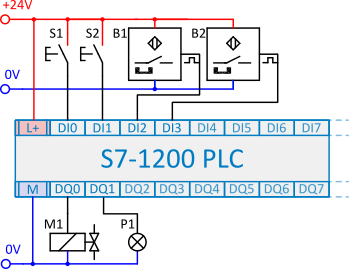

Rakendusele vastavad pneumaatika ja elektriskeemid on esitatud allpool joonistel.
