Ülesanne: Nelja tooriku väljastamine
Ülesande püstitus
Kassetist lükatakse 4 toorikut startnupu S1 vajutamisel automaatselt välja. Pärast töö lõpetamist läheb silinder automaatselt algpositsiooni.
Töö ajal põleb indikatsiooni lamp P1, mis kustub pärast seda, kui silinder on viimast korda lõppu jõudnud.
Operatsiooni on võimalik katkestada igal hetkel avariinupuga S2. Avariinupu S2 uuesti vajutamisel jätkab seade tööd sealt kus pooleli jäi. Seade liigub tagasi algolekusse kui hoida avariinuppu S2 rohkem kui 4 sekundit all.
Avariisignaali korral hakkab põlema lamp P2, mis kustub kas seadme töö jätkamisel või uuel stardil.
Seadme käivitamine on võimalik vaid algpositsioonist.

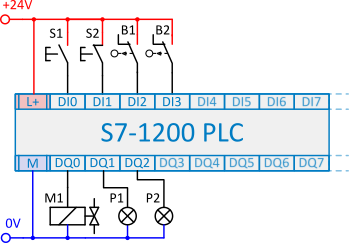

Rakendusele vastavad pneumaatika ja elektriskeemid on esitatud allpool joonistel.
