Kiirjuhend S7-1200 kontrolleri ülesseadmiseks

Uue projekti loomine ja kontrolleri lisamine

1. Esmalt tuleb käivitada TIA PORTAL.

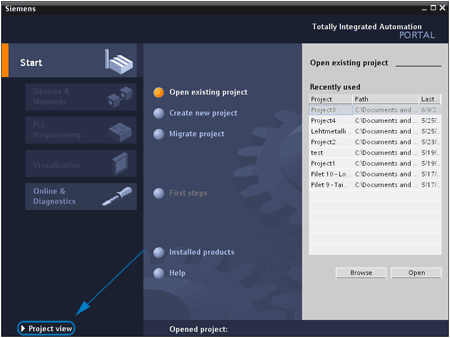

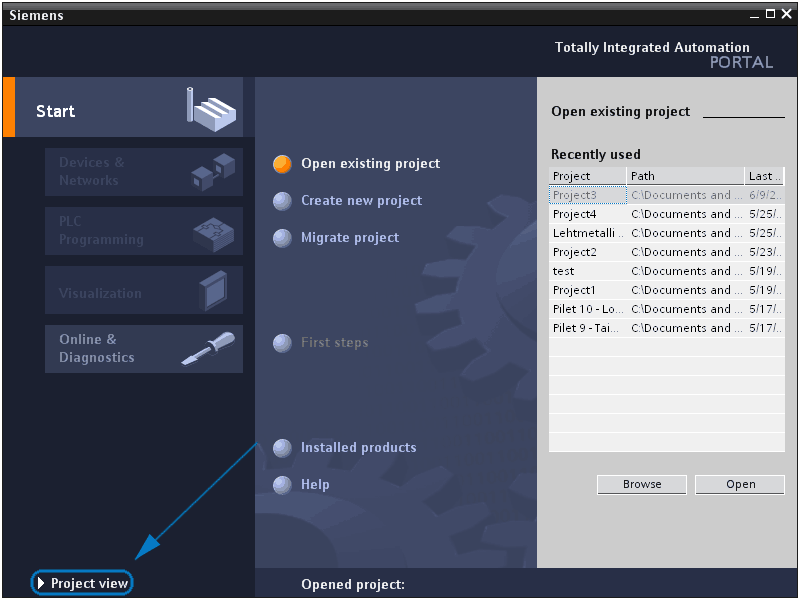

2. Läheme projektivaatesse, vajutades Project view
   TIA Portalil on kaks vaadet. Üks on portaalivaade ja teine on projektivaade. Portaalivaade on lihtsustatud (ja seega piiratum) vaade, mis juhatab samm-sammult läbi projekti loomise alguse. Programmi tundmaõppimise ja edasise optimaalsema töö huvides valime me siiski projektivaate.

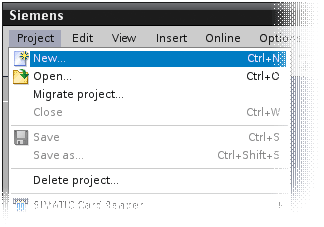

3. Loome uue projekti valides Project > New.. (või klahvikombinatsiooniga CTRL + N).

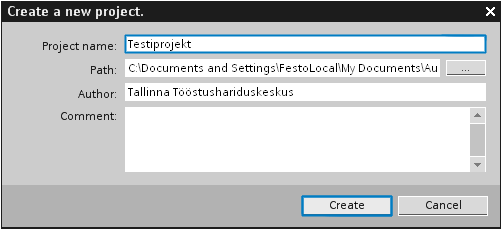

4. Sisestame projektinime ja soovi korral ka muud andmed

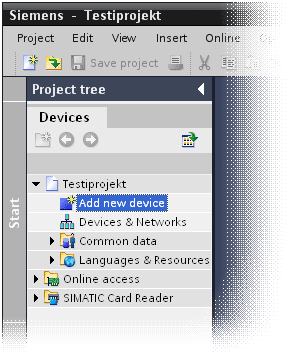

5. Lisame projekti kontrolleri, mida me programmeerida soovime, valides Projektinimi > Add New Device
   Projektis võib olla mitu kontrollerit või ka muud seadet, mis seonduvad antud projektiga.

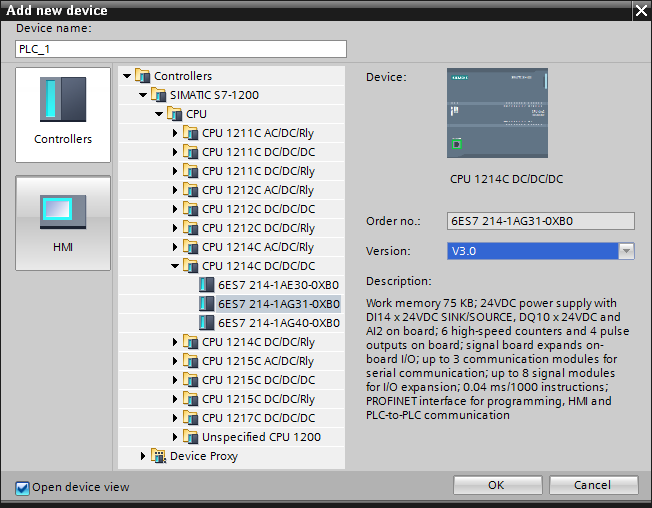

6. Valime nimekirjast kontrolleri tootekoodi, vastavalt kontrollerile mida me programmeerima hakkame. Määrame võimalusel Version väljal kontrolleri firmware versiooni (ei saa kontrolleri pealt vaadata), ning vajutame OK. Vastav kood on kirjas iga seadme peal.

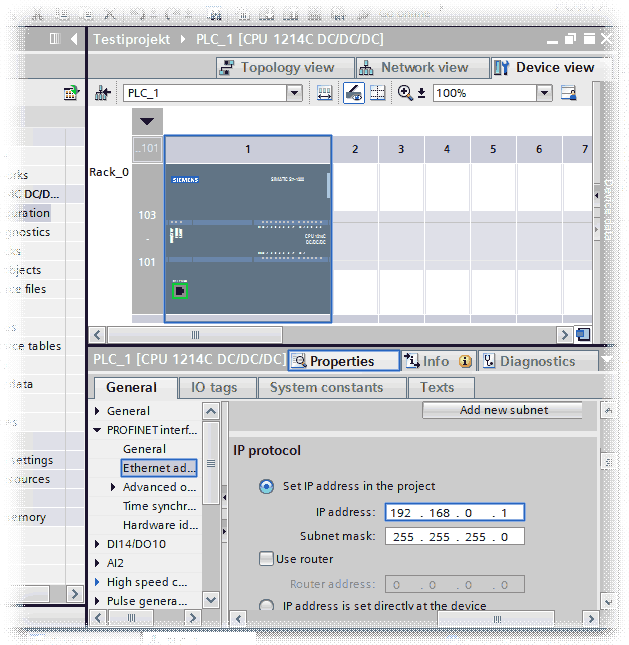

7. Valime lisatud kontrolleri sellele hiirega vajutades ja määrame sellele vajadusel uue IP aadressi. Seda IP aadressi proovitakse esimesena kontrolleriga ühenduse saamiseks ja ühtlasi on see aadress, mis määratakse kontrollerile pärast riistvaraseadistuse sisse laadimist.

   Kui kontroller ei saa olema võrku ühendatud vaid ühendus luuakse otse kontrolleri ja arvuti vahel, siis võib kasutusse jääda vaikimisi IP aadress 192.168.0.1. Sellisel juhul peaks arvuti IP aadress jääma samasse vahemikku. Näiteks võiks see olla 192.168.0.100.

   Kui aga kontroller saab olema võrku ühendatud, siis tuleks küsida võrku haldava võrguadministraatori käest staatiline IP aadress, mida on lubatud võrgus kasutada. Suvaliste aadresside kasutamine võib toimida, kuid võib tekitada IP aadressi konflikti, mille tõttu ei pruugi teised seadmed võrgus enam omavahel ühendust saada.

   Kui kontroller on juba objektile või laborisse üles seatud, siis võib sellele eraldatud IP aadress juba kellegi poolt selle peale kirjutatud olla. Sellisel juhul on soovitav kasutada sellele kirjutatud aadressi kui pole teisiti kokku lepitud.

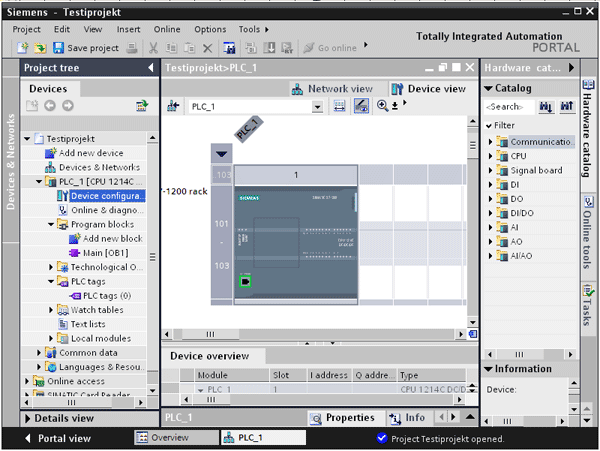

Sellega on uus projekt loodud ning kontroller sellesse lisatud. Ekraanil avaneb seadme konfiguratsiooni kohta järgnev vaade. Samast kohast on võimalik ka hiljem lisamooduleid seadistusse lisada või muid seadmespetsiifilisi muudatusi teha.
