Kiirjuhend S7-1200 kontrolleri ülesseadmiseks

Seadistuste ja programmi kontrollerisse laadimine

Ettevalmistused

• Ühendame kontrolleri Etherneti kaabli kaudu arvutiga.

• Lülitame kontrolleri sisse.

• Kui kontrolleri IP aadress on teada, siis oleks võimalusel soovitav arvuti samasse IP aadressi vahemikku viia. Näiteks kui kontrolleri aadress on 192.168.0.1, siis arvuti aadress võiks olla näiteks 192.168.0.100.

  Kui samas võrgus on veel seadmeid (nt kontroller ja arvuti on ühendatud läbi ethernet switchi), siis tuleb jälgida, et aadressi konflikti ei tekiks (samas võrgus mitu seadet sama aadressiga). Kui võrgus kasutatakse DHCP-d, siis ei tohiks selles võrgus samasse vahemikku jäävaid aadresse üldse käsitsi määrata.

Riistvaralise konfiguratsiooni kontrollerisse laadimine

• Laeme kontrollerisse riistvaralise konfiguratsiooni (vajalik vaid esmakordsel ühendusel kontrolleriga või pärast riistvaraliste seadete muutmist).

  • Selleks teeme parema hiirekliki projektimenüüs oleva Projektinimi > Kontrollerinimi (nt Testiprojekt > PLC_1) peal.
  • Valime Download to device.

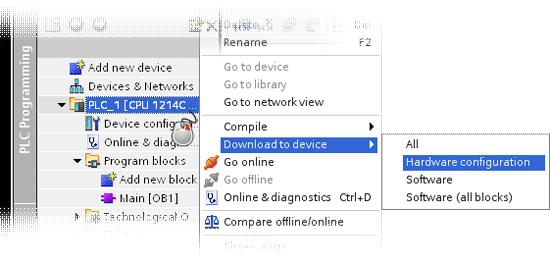

  • Vajutame Hardware configuration peale.


• Valime kontrolleri, kuhu me andmed laeme.

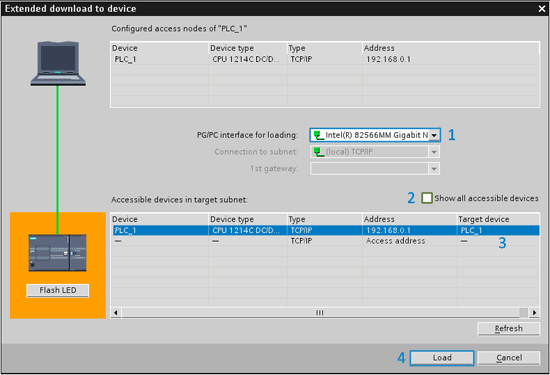

  1. Esmalt valime võrguliidese (võrgukaardi), mille kaudu kontrollereid otsida ja nendega suhelda.
  2. Kui pärast võrgukaardi valimist ühtegi kontrollerit ei leitud paneme linnukese kasti Show all accessible devices. See võimaldab kontrollereid otsida ka väljaspool alamvõrku, kus arvuti on.
  3. Valime nimekirjast kontrolleri, millesse andmed kirjutada soovime. Kui ilmub mitu kontrollerit ja me ei tea, milline on milline, siis vasakul pool on nupp Flash LED, mis paneb valitud kontrolleril indikaatortuled vilkuma.
  4. Valime Load, et laadimist alustada.

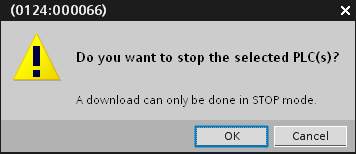

• Ilmub kinnituse dialoog, mis küsib, kas me soovime kontrolleri STOP režiimi panna (töö peatada). Valime OK.

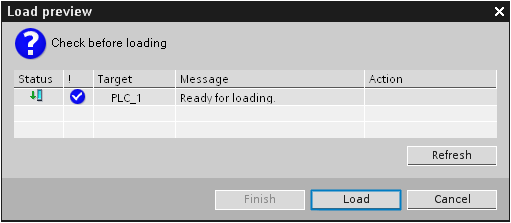

• Ilmub laadimise eelvaate dialoog. Valime Load.

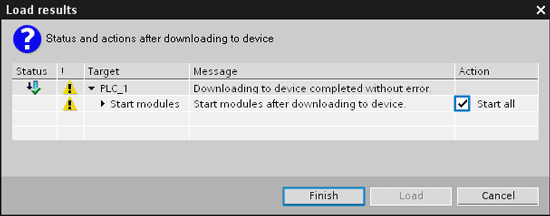

• Ilmub laadimise tulemuste dialoog. Valime kontrollerid, mis taas RUN reziimi viia, ja vajutame Finish.


Programmi kontrollerisse laadimine

• Laeme kontrollerisse kogu programmi.

  • Selleks teeme sarnaselt eemisele sammule parema hiirekliki projektimenüüs oleva Projektinimi > Kontrollerinimi (nt Testiprojekt > PLC_1) peal.
  • Valime Download to device.

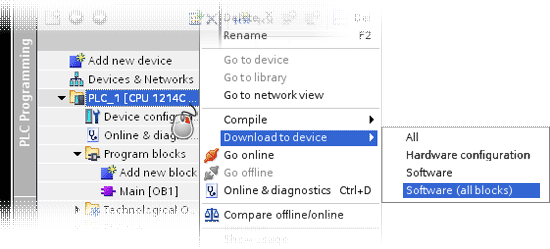

  • Vajutame Software (all blocks) peale.

  Ainult ühe programmiploki kontrollerisse laadimiseks oleks lihtsamaks alternetiiviks nupp Download to device:

  .

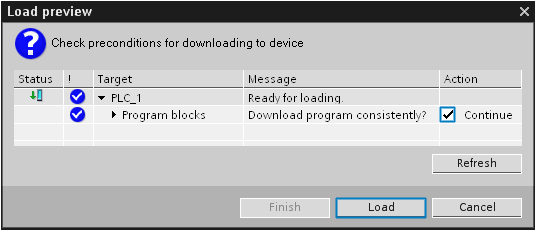

• Ilmub laadimise eelvaate dialoog. Valime Continiue ning vajutame Load.

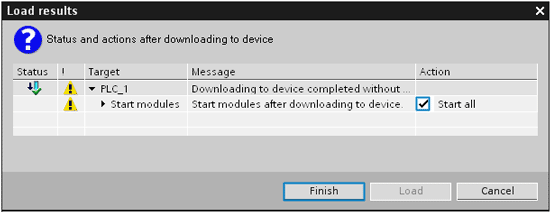

• Ilmub laadimise tulemuste dialoog. Valime kontrollerid, mis taas RUN reziimi viia ja vajutame Finish.


Kui vigu ei ilmnenud, on programm nüüd kontrolleris ja töötab.
