Kiirjuhend S7-1200 kontrolleri ülesseadmiseks

Sümbolite tabeli täitmine

Sümbolite tabel on koht, kus saab erinevaid muutujaid deklareerida. Seal saab näiteks sisend- ja väljundbittidele vastavad nimed anda, mille kaudu nende poole programmis pöörduda.

Järgnev on vaid näide. Sümbolite tabelit tuleks täita vastavalt rakendusele ja programmile.

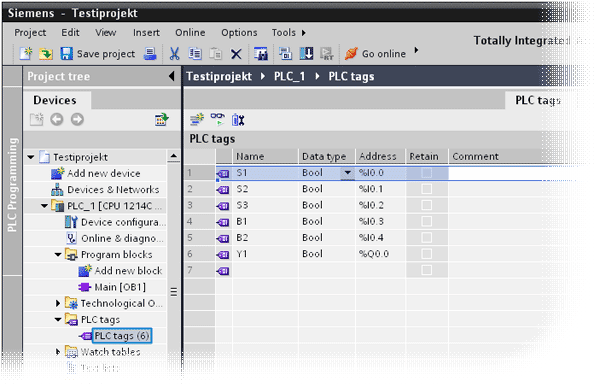

• Valige projektimenüüst PLC Tags

• Lisage PLC Tags alla vastavad sümbolid


  • Name on sümboli nimi, mille abil saab programmis antud muutuja poole pöörduda. Siia võib panna meelepärase nime.
  • Data Type on andmetüüp, mis määrab mis tüüpi andmetega on tegu. Bool on näiteks tõeväärtus, mis võib olla kas 1 või 0 (true või false).
  • Address on muutuja aadtess, mis viitab reaalsele mäluosale, kus antud muutuja väärtust hoitakse. I-d on näiteks sisendid ja Q-d väljundid.
  • Comment on kommentaari väli, kuhu on soovitav kirjutada, mida mingi sümbol esindab.

Sellega on sümbolid sümbolite nimekirja lisatud. Nüüd saab programmi koostama hakata.
