Kiirjuhend CoDeSys tarkvara kasutamiseks

FESTO PLC riistvara seadistus

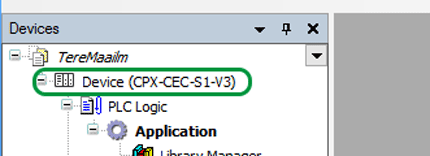

1. Esmalt tuleb seadistada ära andmeside ehk Gateway. Selleks avada seadme Device (CPX-CEC-S1-V3) sättete aken. Projekti puus tuleb teha topelt hiire klikk seadme nime peale.

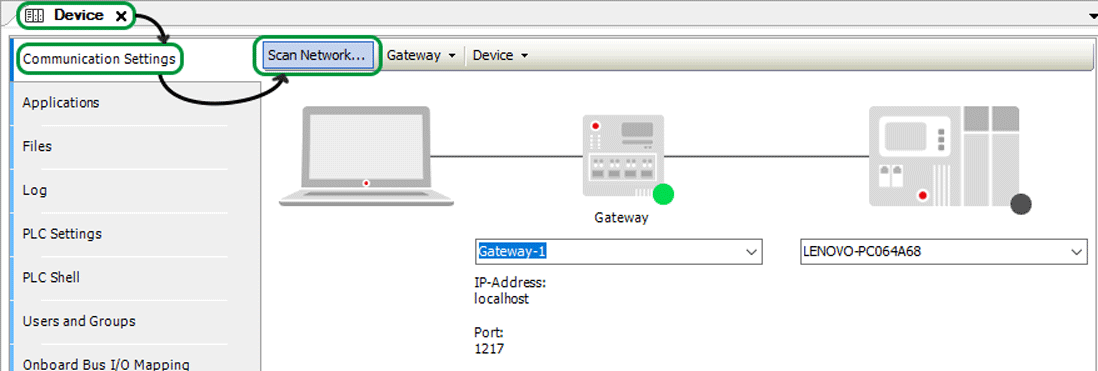

2. Sakkis Device vajutada nupule Scan Network…. See paikneb Communication Settings all.
   Mõnikord Scan Network… ei tööta. Siis tuleks minna sammu 11 juurde.

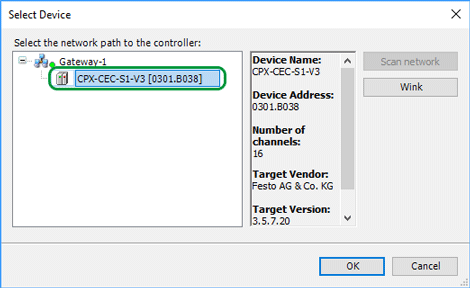

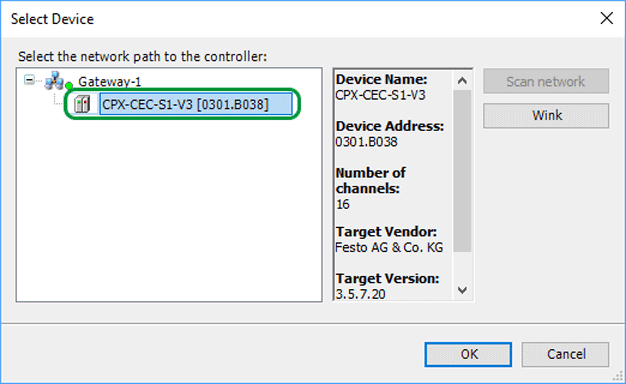

3. Aknas Select Device valida sobiv PLC kui võrgus olevate seadmete skännimine on lõppenud. Valiku kinnitamiseks vajutada OK nuppu.
   Kui võrgus leitakse rohkem seadmeid, siis valida sobiva MAC aadressiga PLC.
   Kui vajutda Wink nuppu, siis vilguvad valitud PLC CPU moodulis LED tuled.


4. Õnnestunud Gateway seadistuse puhul näeb CoDeSys-s sakk Device välja selline nagu kujutatud alumisel pildil.
   Rohelised täpikesed seadmete juures näitavad et andmeside ühendus arvuti ja PLC vahel on loodud

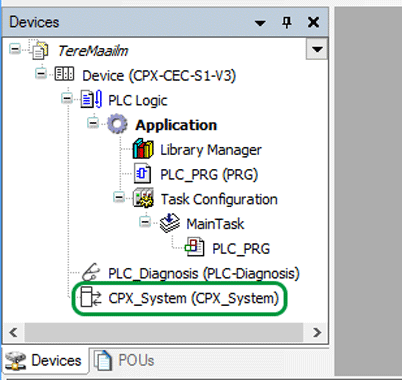

5. PLC riistvara seadistamise jätkamiseks teha projekti puus topelt hiire klikk CPX_System (CPX_System) peal.

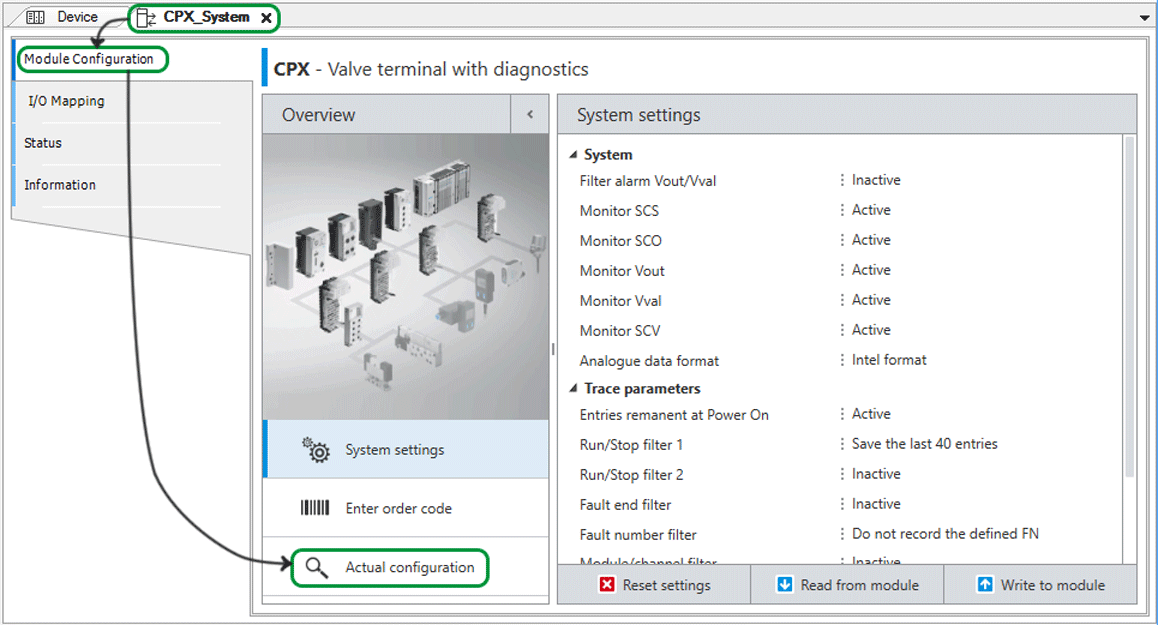

6. Sakkis CPX_System valida Module Configuration → Actual configuration


7. PLC riistvara leidmiseks vajutada nuppu Scan, mis on kujutatud alumisel pildil.

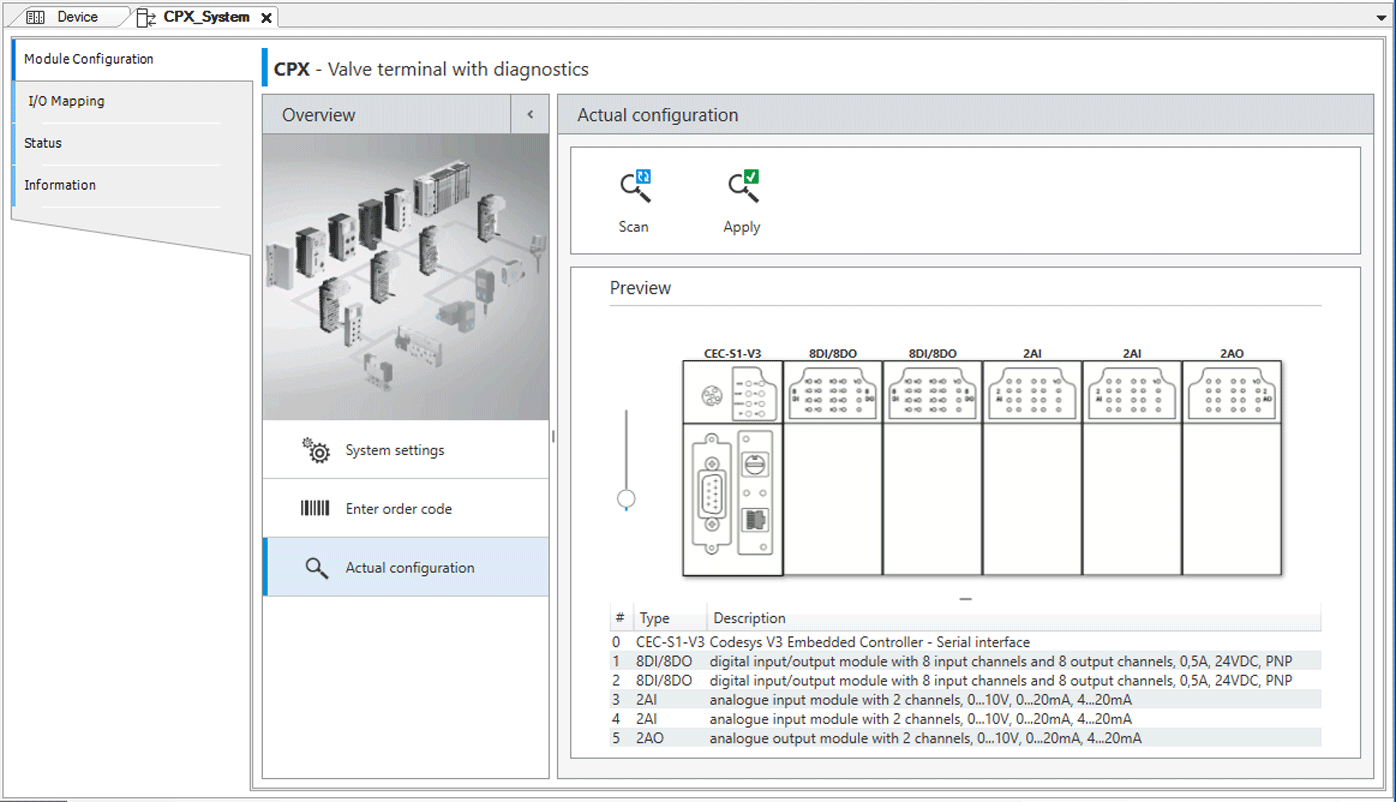

8. Järgnev pilt näitab kuidas võib näeb välja arvutiga ühenduses oleva PLC riisrvara.
   Pildil olevas tabelis on antud lühi kirjeldus PLC moodulite kohta. Rohkem infot PLC riistvara kohta leiab peatükkist "PLC riistvara".


9. Salvestada PLC riistvara seadistus loodud projekti nupu Apply abil.

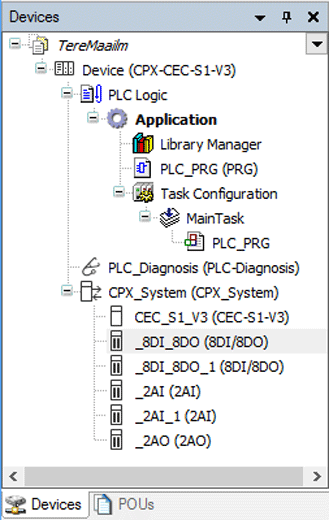

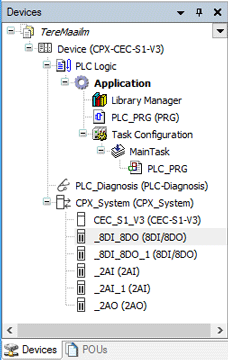

10. Lõpuks lisandub projekti puusse PLC riistvara koosseisu kuuluvate moodulite nimed.


    Järgnevalt on antud ülevaade PLC moodulitest.

    • CEC_S1_V3 (CEC-S1-V3)  -  CPU, mis omab seerial andmeside ühendust.
    • _8DI_8DO (8DI/8DO)  -  SM, millel on kaheksa digitaalsisendit ja kaheksa digitaalväljundit.
    • _8DI_8DO_1 (8DI/8DO)  -  SM, millel on kaheksa digitaalsisendit ja kaheksa digitaalväljundit.
    • _2AI (2AI)  -  SM, millel on kaks analoogsisendit.
    • _2AI_1 (2AI)  -  SM, millel on kaks analoogsisendit.
    • _2AO (2AO)  -  SM, millel on kaks analoogväljundit.



    Järgnevad sammu tuleb teha siis kui arvuti ei suuda leida Scan Network… abil võrgust PLC-d. Muidu võib need vahele jätta.

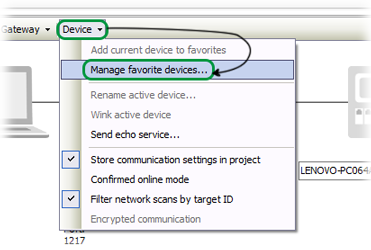

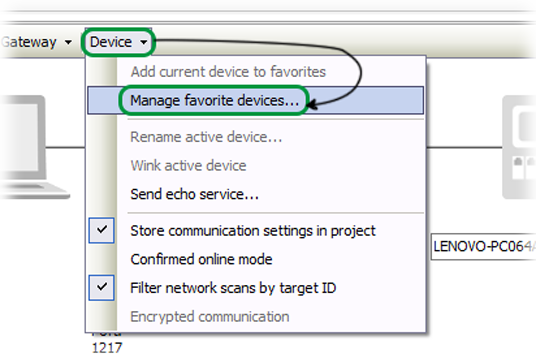

11. Sakkis Device valida Device → Manage favorite devices....

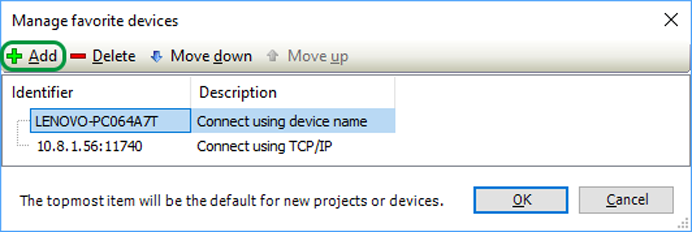

12. Aknas Manage favorite device valida Add.
    Kui PLC IP aadress on olemas, jätkata sammuga 14.

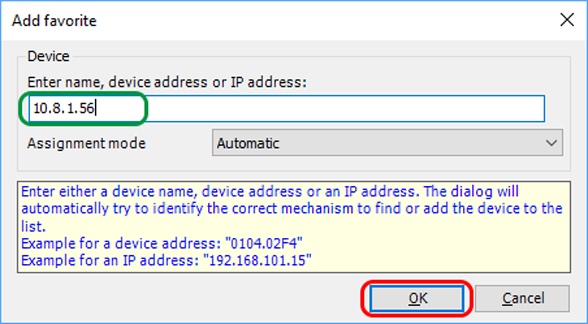

13. Sisestada aknas Add favorite PLC IP aadress. Peale IP aadressi sisestamist vajutada nupule OK.
    PLC IP aadress tuleb küsida õppejõu/võrgu adminstraatori käest.

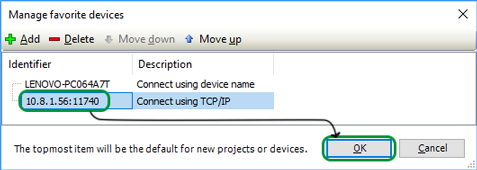

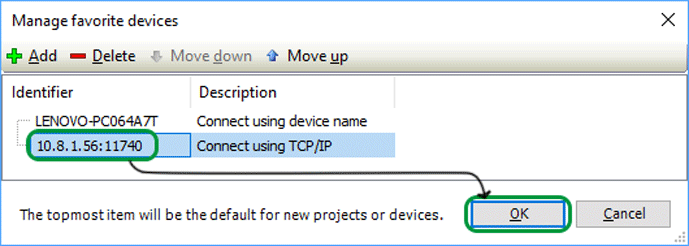

14. Aknas Manage favorite device valida sisestatud IP aadress ning vajutada siis nupule OK.

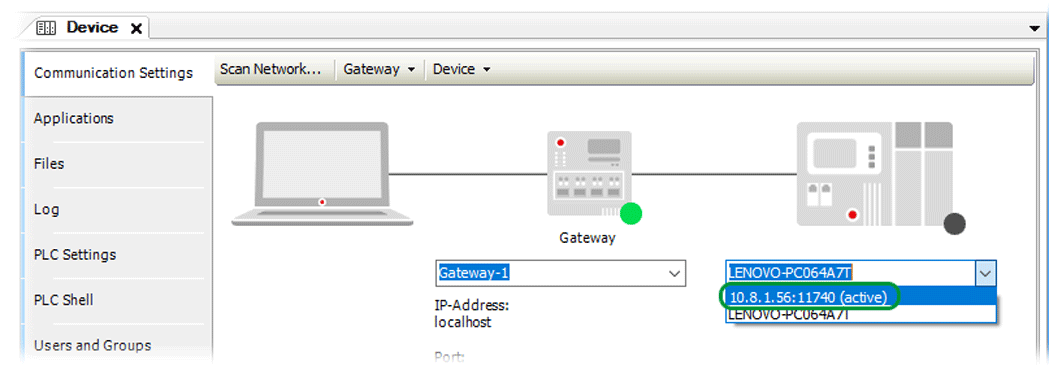

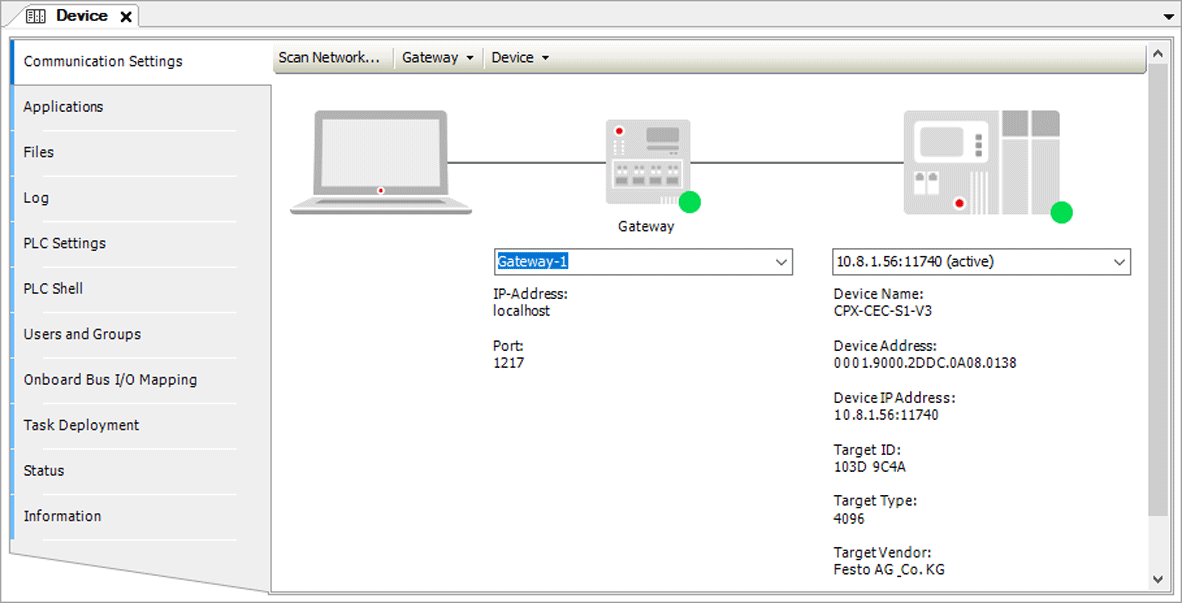

15. Sakk Device peab nüüd nägema välja selline nagu kujutatud alumisel pildil.

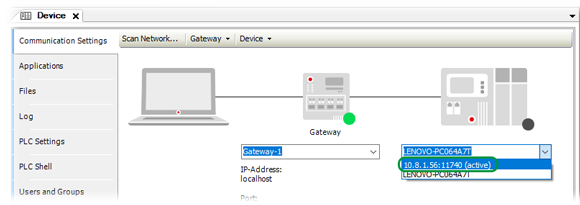

    Kui sakk ei näe välja selline, siis tulebvalida seadme IP aadress rippmenüüst.

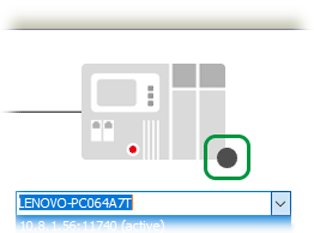

    Mõnikord tuleb ühenduse loomiseks vajutada PLC kõrval oleva musta ringi peale, et see muttuks rohelieks (tekitaks ühenduse PLC-ga)


16. Jätkata sammuga 5.
