Kiirjuhend CoDeSys tarkvara kasutamiseks

Programmi koostamine

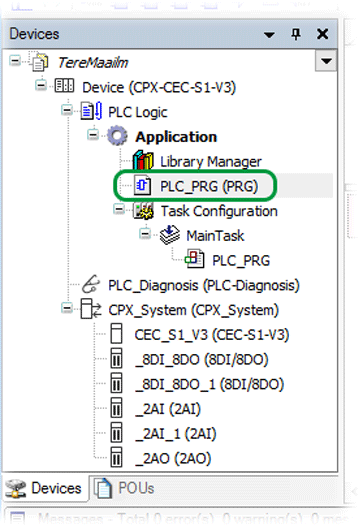

Programmid asuvad POU (PRG, FB ja FUN) failides. Need failid leiab projekti puus Projektinimi (antud näites on selleks TereMaailm) → PLC või seadme nimi (antud näites on selleks Device (CODESYS Control Win V3)) → PLC Logic → Application all.

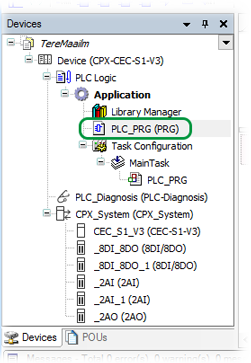

1. Esmalt teha topelt hiireklikk failil PLC_PRG (PRG).


2. Programmi kirjutamisel vaja minevad instruktsioonid leiab tööriistaribalt

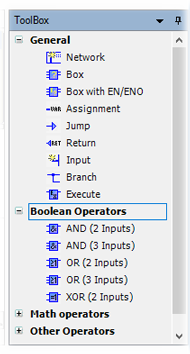

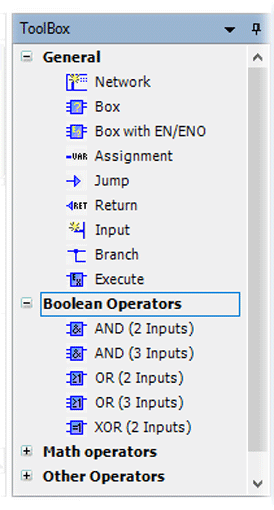

   või paremal pool olevast ToolBox nimekirjast.
   Kui ToolBox osa pole näha, siis valida menüüst View → ToolBox.

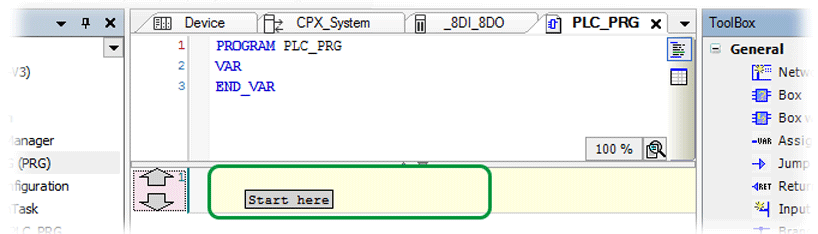

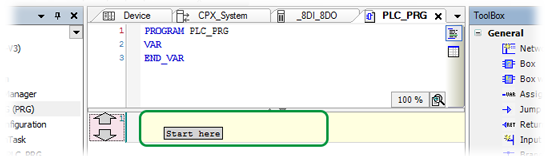

3. Programm kirjutatakse kollase taustaga tähistatud alas. Selleks valida segmendis sisestamise koht ja klikkida sisestatava instruktsiooni ikooni peale tööriistaribal
   või valida instruktsioon ToolBox nimekirjast, lohistada see aktiivse segmendi kohale ja lasta selle kohal lahti.

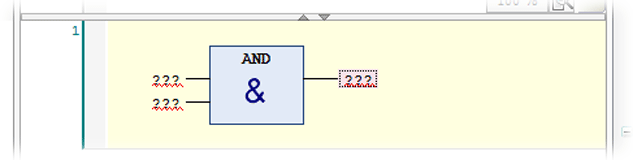

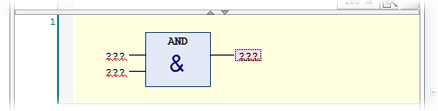

4. Loodav programm peab nägema selline nagu esitatud alumisel pildil, kui kõik vajalikud intrtuktsioonid (NING lüli ja väljund) on lisatud segmenti.
   Vaadata ka pt "Binaarloogika funktsioonid", et saada aru mis instruktsioone (käske) on kasutatud programmi kirjutamisel.

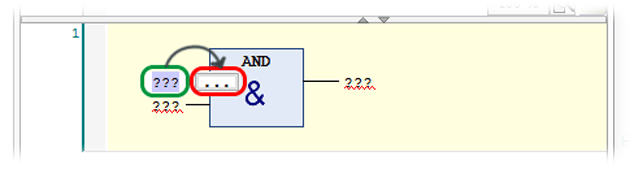

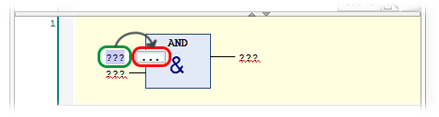

5. Muutuja nime lisamiseks klikkida hiire vasaku nupuga mingi joone kõrval oleva kolme küsimärgi (???) peal ja seejärel vajutada küsimärkide kõrval tekkinud punktidega (. . . ) tähistatud nupule.

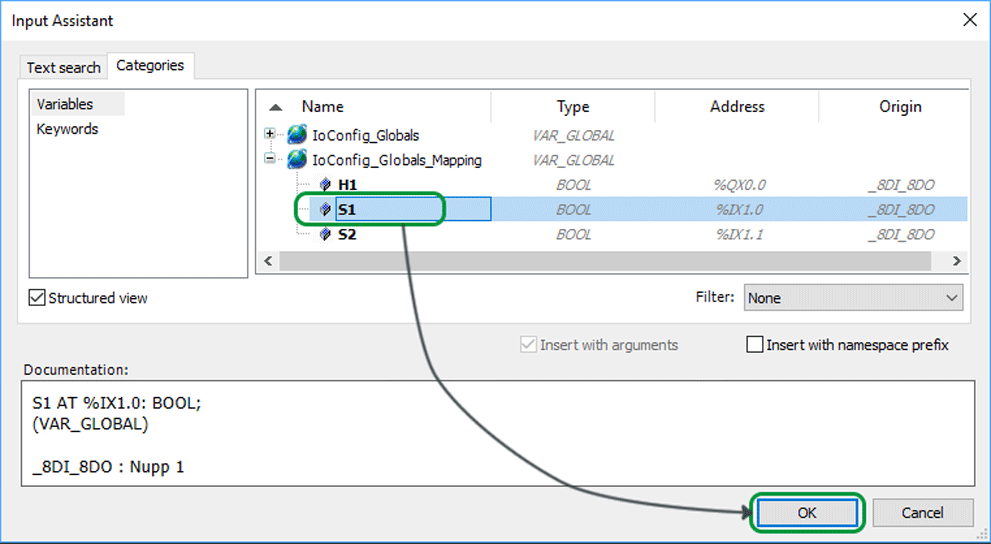

6. Avanenud aknas Input Assistant valida sobiv muutuja nimi (antud nätes on selleks S1) ja vajutada siis OK nupule.
   Jälgige, et saki Categories alt on valitud Variables → IoConfig_Globals_Mapping.

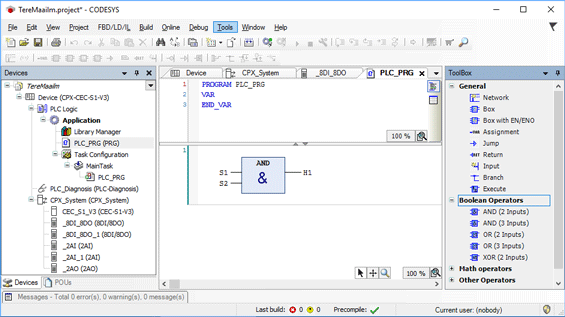

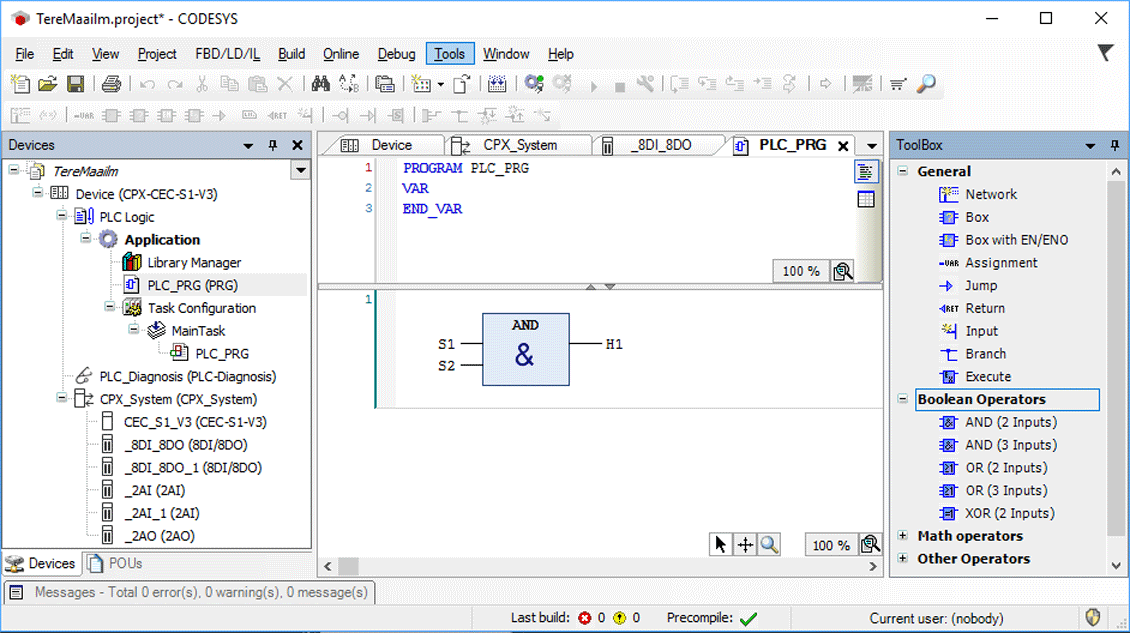

7. Lõpptulemus on esitatud allpool pildil.


Mõned kommentaarid programmi kohta.

• Kirjutatud programm aktiveerib muutuja H1 (saab signaali loogiline 1), kui muutujad S1 ja S2 on aktiivsed (nende signaalid on loogilised 1).
• Programmeerimiskeelt saab vahetada LD vastu valides menüüst FBD/LD/IL → View → View as ladder logic.
