Kiirjuhend CoDeSys tarkvara kasutamiseks

Kasutajaliidese koostamine

Kasutajaliides ehk inim-masin liides võib kuvada infot masina seisundi, vigade ja töö kohta. Samuti saab kasutada kasutajaliidest masina töö juhtimiseks kas kohapeal või kaugemalt interneti vahendusel ettevõtte büroohoonest.

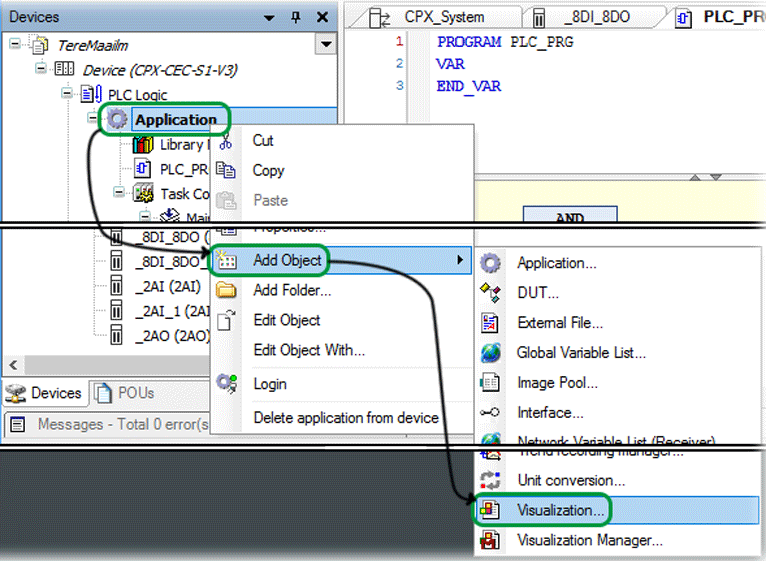

1. Kasutajaliidese faili loomiseks teha parem klikk projekti puus oleva Application peal ning valida rippmenüüst Add Object → Visualization….

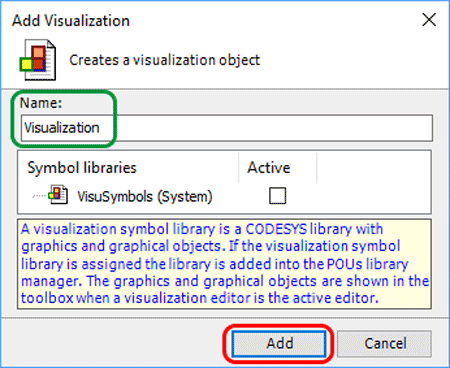

2. Täpsustada loodava kasutajaliidese faili nimi lahtris Name: ja vajutada siis nupule Add.

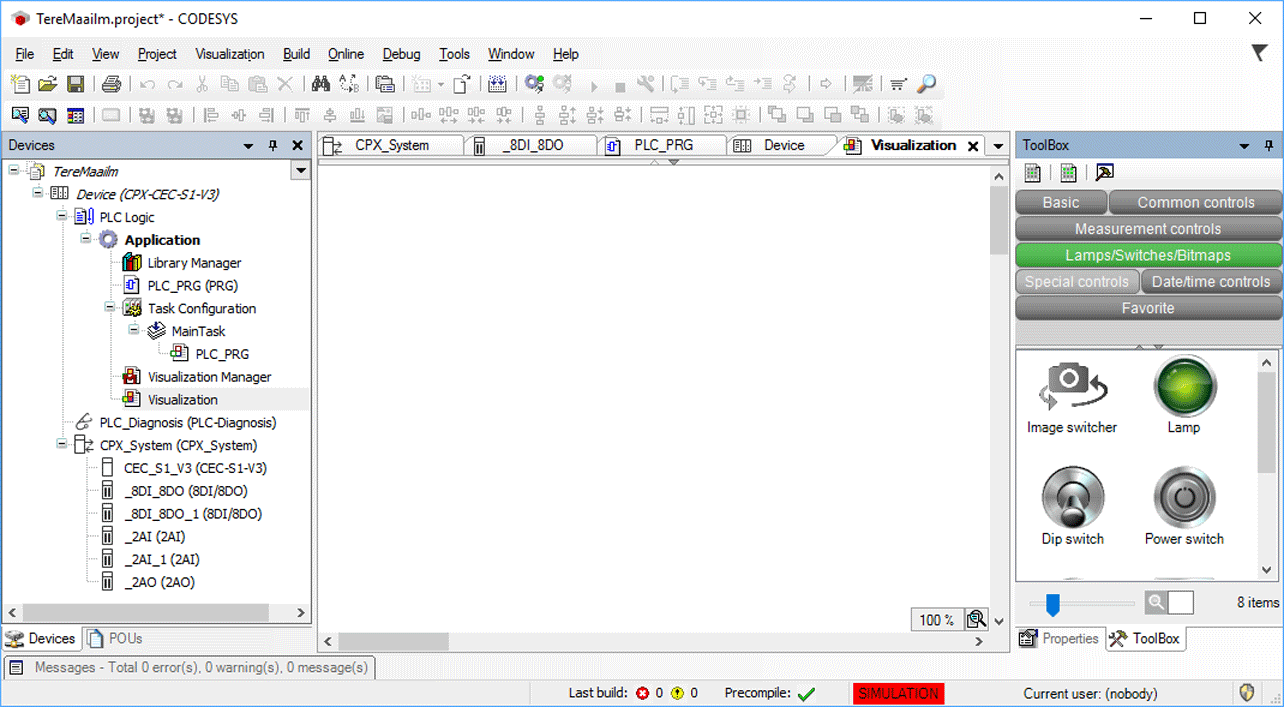

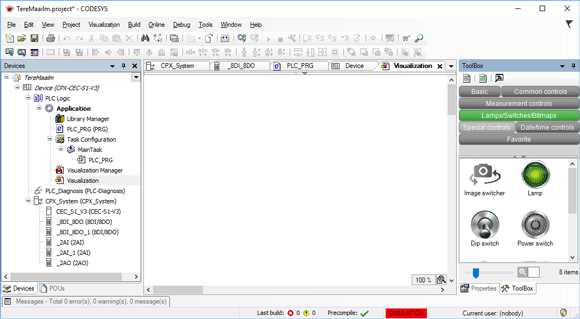

3. Peale seda peaks CoDeSys nägema välja kui kujutatud alumisel pildil.

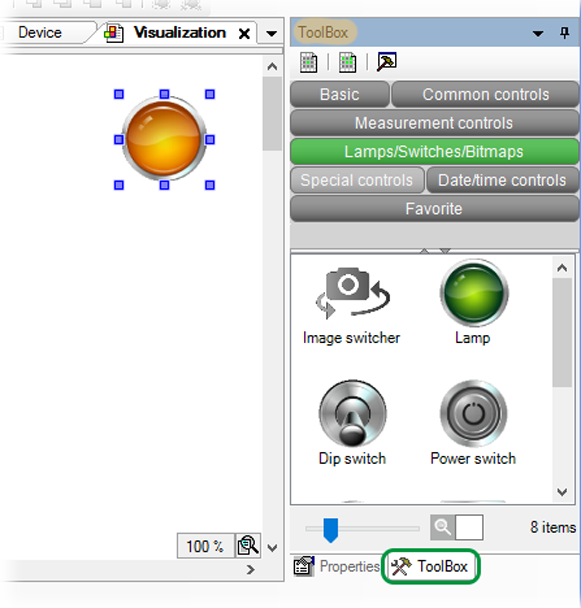

4. Lambi lisamiseks valida roheline lamp ToolBox-is (Lamps/Switches/Bitmaps) ja lohistada see kasutajaliidese faili Visualization akna peale ning lasta selle kohal lahti


5. Valida paremal pool sakk Properties (lamp peab olema valitud) ning teha lahtri Variable peal topelt hiireklikk. Siis vajutada Variable lahtris tekkinud . . . nupu peale.

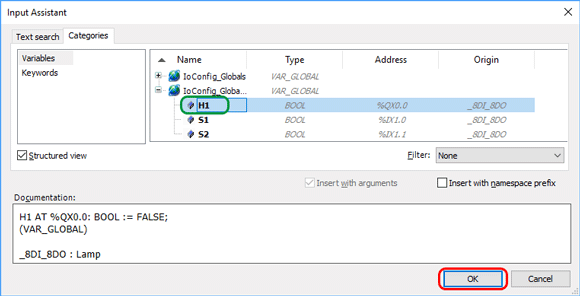

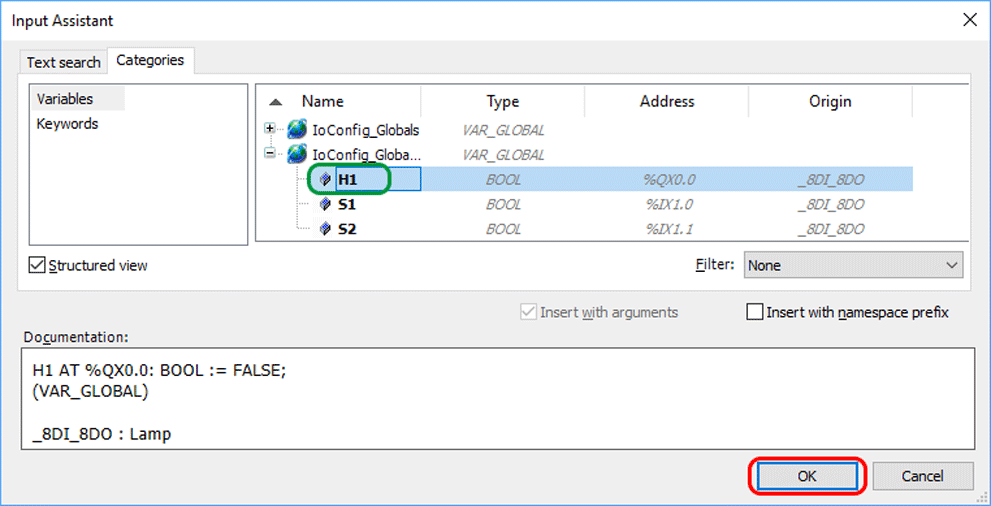

6. Valida muutuja nimega H1 ja vajutada seejärel nupule OK.

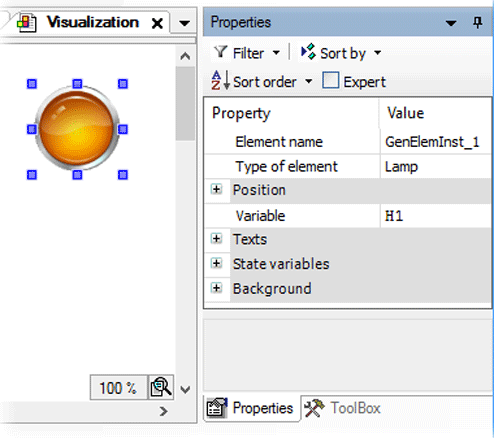

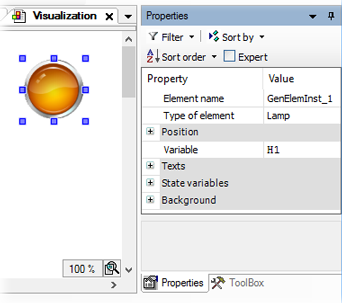

7. Nüüd peab lambi saedistus nägema välja nagu kujutatud alumisel pildil.

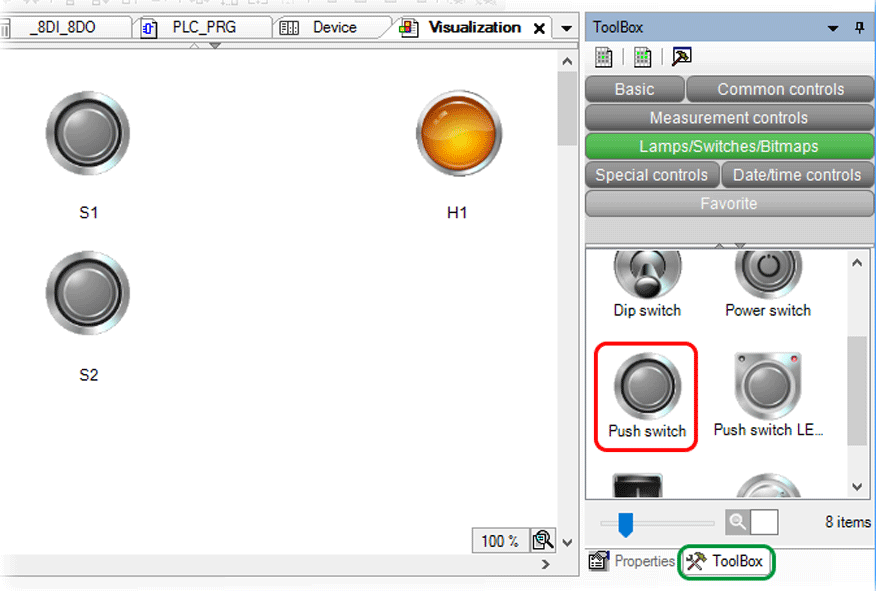

8. Kasutajaliidesesse on vaja lisada veel kaks nuppu, nagu seda on juba tehtud alumisel pildil.
   Nupud asuvad samas kohas, kus lamp. Sinna pääsemiseks tuleb valida paremal pool sakk ToolBox.
   Esimene nupp tuleb siduda muutujaga S1 ja teine muutujaga S2.


9. Kasutajaliidese testimine toimub samamoodi kui programmi testimine.

   • Laadida programm simulatsiooni virtuaalsesse PLC-sse.
   • Muuta PLC töö režiim RUN-i peale.
   • Vajutada kasutajaliideses olevaid nuppe ja jälgida lambi olekut.

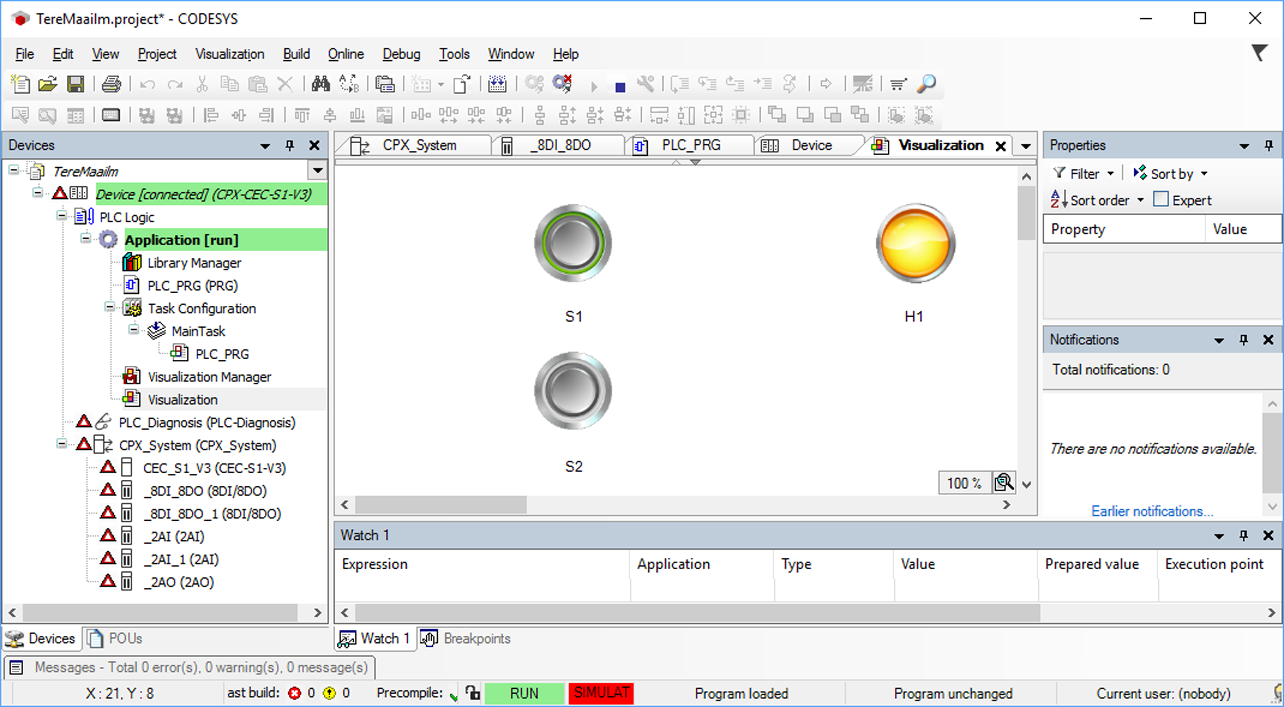

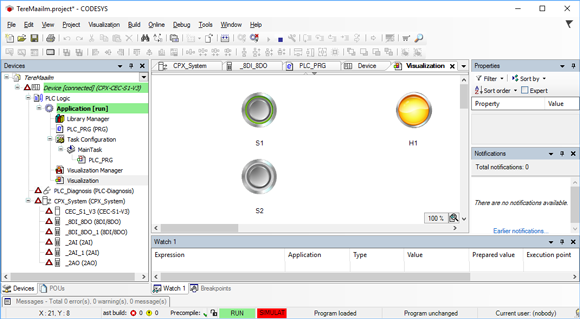

   Allpool pildil on esitatud kaustajaliides programmi testimise ajal.
